7．菜單設定
7.1 何謂菜單
AUW-D/AUW/AUW/AUY 系列具備許多有用的功能。為使客戶從中有效地選擇符合使用目的的功能進行最佳設定而備有『菜單』。進行這樣的設定稱為『菜單設定』。熟悉菜單設定的順序，就能更有效地使用 AUW-D/AUW/AUX/AUY 系列的功能。各功能的說明在本文中用菜單設定順序和在這過程中的顯示內容來表示，在菜單設定時，為更有效地設定，請參照『菜單圖』。

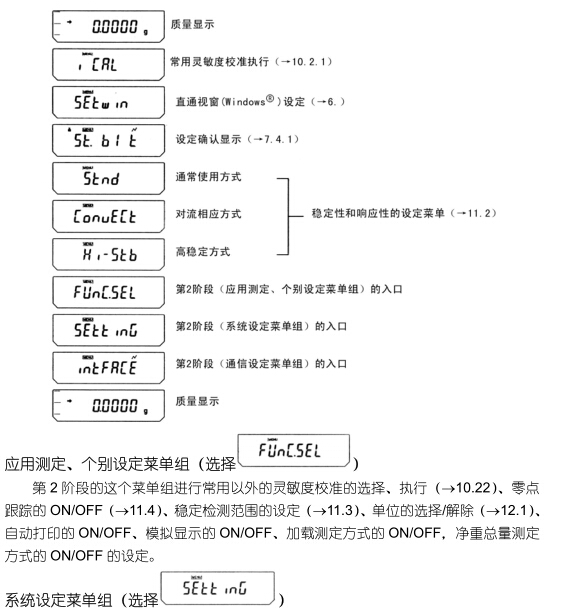

7.2 何謂菜單圖
AUW-D/AUW/AUX/AUY 系列的菜單由 4 個階層構成。菜單圖為便于了解各階層的結構而采用圖表示。欲使用的菜單可很快地選取。而且，欲知出廠時的設定也很方便。菜單圖載在操作說明卡片和附錄 1 上。

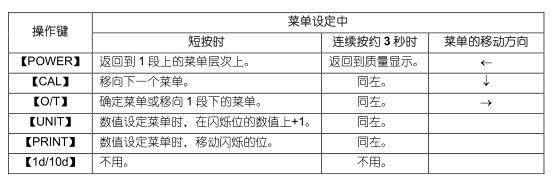

7.3 菜單設定的順序
請參照菜單圖（括孤內→之后是本文參照項目）（操作說明卡片或本說明書的附錄 1）。AUW-D/AUW/AUX/AUY 系列的菜單由 4 個階層組成，使用頻率高的菜單在第一階層，使用很方便。質量顯示時按 2 次【CAL】鍵，即進入菜單。另外，菜單操作中的鍵功能如下表所示。無論在菜單的哪個階層，只要連續按幾次【POWER】鍵，即返回到質量顯示。
1、質量顯示中按【CAL】鍵。顯示【1-CAL】。（或顯示用 SETTING 的 CALDFF 設定的常用靈敏度校準的種類。AUY 系列顯示[E-CAL]或[E-TEST]的其中之一。）
2、然后，再按【CAL】鍵時，按以下順序依次變化。

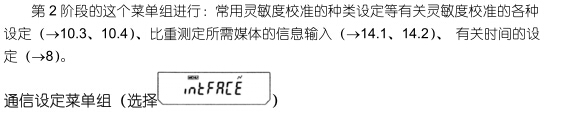

第 2 階段的這個菜單組進行天平與外部?jī)x器連接時的通信形式的設定（→14.3）。有預先組合的校準形式和可選擇每個項目的用戶形式。
7.4 菜單設定上的便利功能

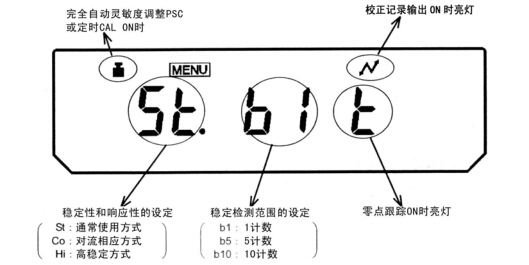

7.4.1 設定確認顯示
在質量顯示上按 3 次【CAL】鍵時，成為現在的確認顯示。使用縮寫顯示環境相應設定 3 項目（參照 11）、自動靈敏度調整（參照 10.3.2、10.3.3）的 ON/OFF、校正記錄（符合GLP/GMP/ISO 要求，參照 10.4.1）輸出 ON/OFF。
7.4.2 返回到出廠時的設定（菜單復位）
在菜單設定中不清楚設定內容時，請進行菜單復位。全部菜單設定返回到出廠時的設定。出廠時的設定在『菜單圖』上標有#符號。執行菜單復位時，上次使用個數、%換算的基準值也隨之消除。
1. 質量顯示上按數次【CAL】鍵，顯示[SEttinG]時，按[O/T]鍵，顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示[rESEt]時，按【O/T】鍵，顯示用于確認的[rESEt?]。
3. 再一次按【O/T】鍵。
在設定菜單鎖定的狀態下設定菜單時，顯示[LoCKEd]，不能設定菜單。欲重新設定菜單時，請按以下操作。
1. 拔掉一下電源，稍等片刻再重新通入。
2. 顯示[oFF]，按【CAL】鍵。
3. 出現[rELEASE]顯示；菜單鎖定解除。
8. 機內時鐘的設定（只限 AUW-D/AUW/AUX 系列）
AUW-D/AUW/AUX 系列機內裝有時鐘。請?jiān)谑褂枚〞r(shí)器 CAL（→10.3.3）、校準記錄制作（→10.4.1）前設定時間。
8.1 日期設定
1. 質量表示上，按數次【CAL】鍵，顯示[SEttinG]時，按[O/T]鍵，顯示[CALdEF]。
2. 按數次【CAL】鍵，顯示[d-MM、DD]（MM和 DD 均為 2 位數字，表示月和日）時，按【O/T】鍵。顯示部的上部顯示 MENU 標志和#標志，表示已進入數值設定狀態。現在設定的日期顯示為[YY、MM、DD] （YY 表示年），左端的位上閃爍。
3. 按【UNIT】鍵時，閃爍的位上數字每次增 1。按【PRINT】鍵時，該位的數字確定，右端個位閃爍。
4. 按數次【POWER】鍵，返回到質量顯示。
8.2 時間設定
1. 質量顯示上按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵，顯示[CALdEF] 。午后 2 時 25 分
2. 按數次【CAL】鍵，顯示[t.HH.MM]（HH 和 MM各為二位數，表示時和分）時，按【O/T】鍵。
3. 顯示部的上部顯示MENU 標志和#標志，表示進入數字設定狀態。另外，顯示設定的現在時間為[HH.MM.SS]（HH 表示時，MM 是分、SS 是秒），左端的位上閃爍。
4. 按【UNIT】鍵時，閃爍的位上的數字每次增 1。按【PRINT】鍵時該位的數字確定，右端的個位閃爍。
5. 按數次【POWER】鍵，返回到質量顯示。
9. 有關顯示的設定
9.1 模擬顯示
是用條形圖表示天平稱量盤上質量與稱量能力對比的概數的功能，用于防止測定中突然出現[OL]（超載）顯示而重新改正。模擬顯示可進行 ON/OFF 設定。ON/OFF 的設定
1. 質量顯示后，按數次【CAL】鍵，顯示[Func.SEL]時，按【O/T】鍵，進入[FuncSEL]菜單組。顯示[CAL]。
2. 按數次【CAL】鍵，顯示[Adisp:﹡﹡]。這里的﹡﹡ 表示現在的設定，[on]表示 ON，[oF]表示 OFF。
3. 按【O/T】鍵。顯示[Ad-on]。以后每按一次【CAL】鍵，交替顯示[Ad-on]和[Ad- oF]。這里顯示現在的設定時 ，顯示穩定標志（?）。顯示欲設定的內容時按【O/T】鍵變更設定。
4. 按【POWER】鍵。返回到[Adisp: ﹡﹡]。
5. 按數次或連續按【POWER】鍵時返回到質量顯示。
質量顯示中的條形圖
9.2 變更最小顯示位（只限 AUW/AUX/AUY 系列）
AUW/AUX/AUY 系統，根據需要，最小顯示的 1 位可忽略不計。
1. （最小顯示的 1 位忽略不計時）質量顯示中按【1d/10d】鍵。最小顯示位增大 1 位。
2.（最小顯示恢復到原樣時）質量顯示中按【1d/10d】鍵。最小顯示位恢復原樣。
備 注：
小數點的位置不變。1 位忽略不計的顯示是原來的最小位的位置變成空白。AUW-D 系列上用【1d/10d】鍵切換測定量程，小數點的位置也隨之移動（參照 5.3）。
9.3 背燈的開/關（只限 AUW 系列）
在 AUW 系列的顯示部上配備有與周?chē)靼禑o(wú)關的便與觀察的背燈。背燈根據需要可設定亮燈、滅燈。
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。顯示[CALdEF]。
2. 按數次【CAL】鍵，顯示[LigHt: ﹡﹡]。﹡﹡表示現在的設定，[on]時為亮燈，[oF]時為滅燈。
3. 變更設定時，在顯示[LigHt: ﹡﹡ ]時，按【O/T】鍵。顯示[LigHt-on]（：變?yōu)橐�。�?/span>
4. 以后，每按一次【CAL】鍵，[Ligt-on]（表示亮燈）、[Ligt-oF](滅燈)交替切換。這里，顯示現在設定內容時，同時顯示穩定標志。
5. 顯示欲設定的內容時，按【O/T】鍵。
6. 按【POWER】鍵，返回到[LigHt: ﹡﹡ ]
7. 按多次或連續按【POWER】鍵，返回到質量顯示。
備 注：
使用背燈時，事先設備預熱必須在背燈亮燈的狀態下進行。但是，待機狀態時不必進行，請?jiān)谫|(zhì)量顯示時，進行設備預熱。（參照 4.4）
10. 靈敏度校準
10.1 何謂靈敏度校準
10.1.1 靈敏度校準的必要性
為使電子分析天平準確地進行質量測定，在以下情況下必須進行靈敏度校準。
變更設置場所時（即使在同一房間內移動也須進行靈敏度校準）
室溫變化時
在每日使用前，最好進行靈敏度校準。
AUW-D/AUW/AUX 系列在出廠時做了完全自動靈敏度調整 PSC 動作的設定。AUY系列必須進行使用外部校準砝碼的靈敏度調整。
——使用電子分析天平時不可缺少的靈敏度調整——
電子分析天平測定欲知的是物體的『質量』，但是質量無法直接測知，電子天平測知的是『重量（地球?qū)ξ矬w的引力=重力）』，然后再由重量換算成質量進行顯示。質量與重量的比例關系是取決于測定場所的重力加速度。將已知道準確質量的校準砝碼放到電子天平上，這時測知的重力相當于它的質量，若作為重力與質量的比例關系式進行存儲，則在以后的每次測定物體時可由這個重量計算質量并進行顯示。這個存儲作業被認作為『靈敏度調整』。
例如，京都和東京的重力加速度分別為979.70775cm/S2和 979.76319cm/s2，相差為 0.0057%程度，因此，在京都進行靈敏度調整后的電子天平移動到東京時，若測定 100.0000g整的質量的物體，則成為100.0057g，產生兩位的誤差。使用前請務必在設置場所進行靈敏度調整。另外，電子分析天平，在重量檢測的結構上使用永久磁石和線圈，永久磁石，即使經過校正，溫度每變化 1℃也會產生達±2ppm（百萬分之 2）的靈敏度變化。這意味著，若測定 100 克的物體時，就產生相當于±0.2mg 的誤差。因此有可能產生電子分析天平的最后位的數字達 2 程度的偏差。若靈敏度調整后溫度變化 5℃時，100.0000g 的物體，在+側最大可達 100.0010g。為此，請?jiān)跍囟茸兓瘯r(shí)為測定準確起見，務必進行靈敏度調整。
10.1.2 靈敏度校準的種類
在本操作說明書中靈敏度調整、靈敏度確認、靈敏度校準的術語分別按如下含意使用。
靈敏度調整……使用基準質量（砝碼等），調整天平達到準確的靈敏度。
靈敏度確認……使用基準質量（砝碼等），檢查天平靈敏度的偏差程度。
靈敏度校準……指靈敏度調整和靈敏度確認雙方。
AUW-D/AUW/AUX 系列內藏電機驅動校準砝碼。不必保管外部校準砝碼和裝取砝碼，只需簡單的鍵操作即可進行靈敏度校準。并備有需要時完全自動進行靈敏度調整的功能。具有隨溫度變化進行自動靈敏度調整的 PSC 和根據設定的時間進行自動靈敏度調整的定時器 CAL 兩種功能。也可進行使用外部砝碼的靈敏度校準和使用外部砝碼對機內砝碼的校準。
AUY 系列由于沒有機內校準砝碼，使用外部的校準砝碼進行靈敏度校準。
10.2 靈敏度校準的執行
靈敏度校準必須在正確安裝和充分預熱后再進行。另外，靈敏度校準時在稱量盤上不能放測定物，在沒有振動和風的影響下進行。
10.2.1 常用的靈敏度校準的執行
作為常用的靈敏度校準而設定的靈敏度校準，不必由質量顯示進入菜單，就可直接開始。出廠時 AUW-D/AUW/AUX 系列使用機內砝碼進行的靈敏度調整，AUY 系列使用外部砝碼進行的靈敏度調整都是作為常用的靈敏度校準而設定的。常用的靈敏度校準進行變更時請參照 10.3.1。
10.2.1.1 使用機內砝碼的靈敏度調整（只限AUW-D/AUW/AUX系列）（出廠時設定）
1. 質量顯示時按【CAL】鍵。顯示[i-CAL]
2. 按【O/T】鍵。按[CAL2]、[CAL1]、[CAL0]、[CALEnd]順序依次自動變化顯示，返回到質量顯示時，靈敏度調整結束。
10.2.1.2 使用機內砝碼的靈敏度確認（只限 AUW-D/AUW/AUX 系列）（出廠時未設定）
1. 質量顯示時，按【CAL】鍵。顯示[ltESt]。
2. 按【O/T】鍵。按[tESt2]、[tESt1]、[tESt0]順序依次自動變化顯示，然后，顯示上次靈敏度調整以后的靈敏度偏差數秒鐘。
3. 顯示[tEStEnd]后，返回到質量顯示時，靈敏度確認結束。
10.2.1.3 使用外部砝碼的靈敏度調整（AUY 系列的出廠設定）
10.2.14 使用外部砝碼的靈敏度確認（出廠時未經設定）
10.2.2 常用以外的靈敏度校準的執行
10.2.2.1 使用機內砝碼的靈敏度調整（只限 AUW-D/AUW/AUX 系列）
1. 質量顯示后，按數次【CAL】鍵，顯示[Func,SEL]時，按【O/T】鍵，顯示[CAL]。
2. 按【O/T】鍵。顯示[E CAL]。
3. 按數次【CAL】鍵。顯示[i CAL]時，按【O/T】鍵。
4. 按[CAL2]、[CAL1] 、[CAL0]、[CAL End]順序顯示自動依次變化，返回到質量顯示時，靈敏度調整結束。
10.2.2.2 使用機內砝碼的靈敏度確認（只限 AUW-D/AUW/AUX 系列）
1. 質量顯示后，按數次【CAL】鍵，顯示[FUnC.SEL]時按【O/T】鍵。顯示[CAL]。
2. 按【O/T】鍵。顯示[E CAL]。
3. 按數次【CAL】鍵，顯示[itESt]時按【O/T】鍵。
4. 按[tESt2]、[tESt1]、[tESt0]順序顯示自動依次變化，然后，顯示上次靈敏度調整以后的靈敏度偏差數秒鐘。
5. 顯示[tEStEnd]后，返回到質量顯示時，靈敏度確認結束。

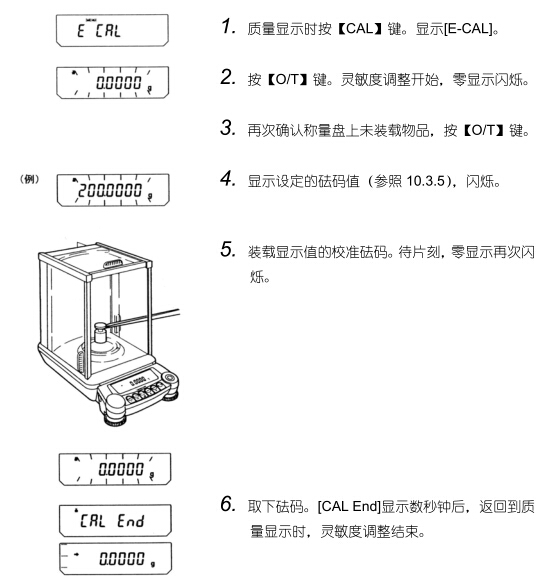

10.2.2.3 使用外部砝碼的靈敏度調整
1. 質量顯示后，按數次【CAL】鍵，顯示[FunC.SEL]時，按【O/T】鍵，顯示[CAL]。
2. 按【O/T】鍵。顯示[ E CAL]。
3. 顯示[E CAL]時，按【O/T】鍵。靈敏度調整開始，零顯示閃爍。
4.再次確認稱量盤上未裝載物品，按【O/T】鍵。
5. 顯示設定的砝碼值（參照 10.3.5），閃爍。
6. 裝載顯示值的校準砝碼。待片刻，再次閃爍零顯示。（在 30 秒鐘左右顯示不變時）
7、取下砝碼。顯示[CAL End]數秒鐘后返回到質量顯示時，靈敏度調整結束。

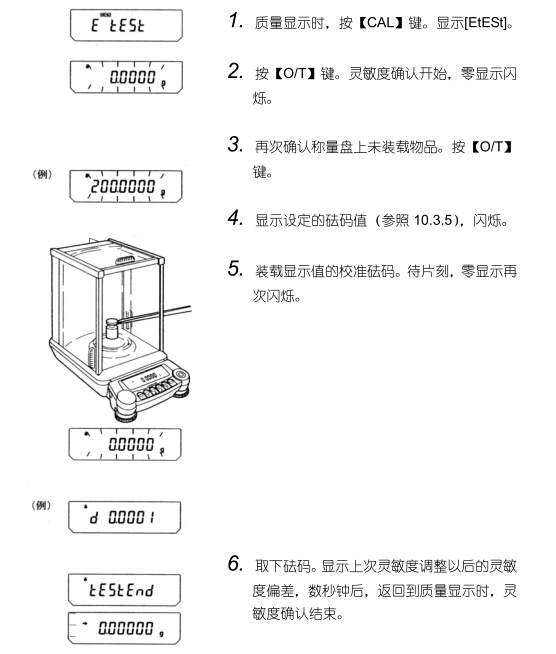

10.2.2.4 使用外部砝碼的靈敏度確認
1. 質 量 顯 示 后 按 數 次 【 CAL 】 鍵 ， 顯 示[FUnC.SEL]時，按【O/T】鍵。顯示[CAL]。
2. 按【O/T】鍵。顯示[E CAL]。
3. 按數次【CAL】鍵，顯示[EtESt]時，按【O/T】鍵。靈敏度確認開始，零顯示閃爍。
4. 再次確認稱量盤上未裝載物品，按【O/T】鍵。
5. 顯示設定的砝碼值（參照 10.3.5），閃爍。
6.裝載顯示值的校準砝碼。待片刻，零顯示再次閃爍。（在 30 秒左右顯示不變時）
7. 取下砝碼。顯示上次靈敏度調整以后的靈敏度偏差，數秒鐘后，返回到質量顯示時，靈敏度確認結束。
10.3 靈敏度校準的設定
10.3.1 常用的靈敏度校準的種類設定
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。顯示[CAL dEF]。
2. 顯示[CAL dEF]時，按【O/T】鍵。顯示[E CAL]。
3. 按數次【CAL】鍵，顯示欲設定的靈敏度校準的種類�？蓮囊韵� 4 種或 2 種（AUY 系列時）中選擇。設定中的種類時，穩定標志閃爍。[E CAL]：使用外部砝碼的靈敏度調整(4 種菜單項目顯示)[E t ESt]：使用外部砝碼的靈敏度確認[i CAL]：使用機內砝碼的靈敏度調整（只限AUW-D/AUW/AUX 系列）[i tESt]： 使用機內砝碼的靈敏度確認（只限AUW-D/AUW/AUX 系列）。
4. 顯示欲設定的靈敏度校準種類時，按【O/T】鍵。設定后，顯示[CAL dEF].
5. 按【POWER】鍵，返回。這里設定的種類的靈敏度校準，只須在質量顯示后依次按【CAL】鍵和【O/T】鍵。
10.3.2 通過探測溫度變化進行的自動靈敏度調整（PSC）（只限 AUW-D/AUW/AUX 系列）
使用溫度傳感器探測溫度變化時，進行機內砝碼的完全自動靈敏度調整。PSC 打開時，即使發生影響靈敏度的溫度變化，也能自動地進行靈敏度調整，保持天平的靈敏度。在質量顯示中如有下列條件之一，必須進行自動靈敏度的調整。
（1）周?chē)鷾囟茸兓瘯r(shí)
（2）上次靈敏度調整后經過 4 個小時
（3）在顯示待機的設備預熱中有上述（1）或（2）的條件，此后置為質量顯示時在質量顯示中存在上述條件時，在靈敏度調整開始前約 2 分鐘，砝碼標志閃爍進行預告。靈敏度調整執行前后靈敏度會有若干變化。另外，在靈敏度調整中不能進行測定。一次批量的測定中如不打算執行靈敏度調整時，在預告閃爍中按【POWER】鍵，可以中止自動靈敏度的調整。
注 意：
在靈敏度調整中，請?jiān)诜Q(chēng)量盤上不裝載物品，玻璃門全部關閉的狀態下進行，絕對不允許有振動。
設定的方法：
1. 質量顯示后，按數次【CAL】鍵，顯示[SettinG]時，按【O/T】鍵。顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示[PSC: ﹡﹡ ]這里﹡﹡ 表示PSC 的現在設定狀況，[on]時為開，[oF]時為關。
3. 變更設定時，顯示[PSC: ﹡﹡ ]時按【O/T】鍵。
4. 顯示[PSC-on]，以后每按一次『CAL』鍵顯示『PSC—oF』或[PSC-on]。這里顯示現在設定狀況時，顯示穩定標志。顯示欲設定的內容時，按【O/T】鍵變更設定。另外，按【POWER】鍵時，設定內容不變，返回到[PSC: ﹡﹡ ]。
5. 按幾次【POWER】鍵，返回到質量顯示。PSC 和定時器 CAL，可分別單獨設定開、關。至少有一方設定為開時，在設定確認顯示（參照 7.4.1）上砝碼標志亮燈。
10.3.3 按時間的自動靈敏度調整（定時器 CAL）（只限 AUW-D/AUW 系列）
使用機內時鐘和機內砝碼，在預先設定的時間（一日三次）進行完全自動靈敏度調整。進行定期的靈敏度調整欲保留校準記錄，或?yàn)榉乐箿y(cè)定作業中斷欲在休息時間內進行靈敏度調整等時都非常方便。從靈敏度調整開始前約 2 分鐘起，作為預告的砝碼標志閃爍。在預告的閃爍中按【POWER】鍵，也可中止自動靈敏度調整。
注 意：在靈敏度調整中，請不要在稱量盤上裝載物品，玻璃門全部關閉的狀態下進行，絕
對不要有任何振動。
設定的方法：(開/關的設定)
1. 質量顯示后，按數次【CAL】鍵，顯示[SettinG]時，按【O/T】鍵。顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示 [tcal : ﹡﹡ ]。 這里的﹡﹡ 表示定時器 CAL 的現在狀況，開時為[on]，關閉時為[oF]。
3. 變更設定時，在顯示[tCAL: ﹡﹡ ]時按【O/T】鍵。
4. 顯示[tCAL-on]，以后每按 1 次【CAL】鍵顯示[tCAL-oF]或[tCAL-on]。這里顯示現在的設定狀況時，顯示穩定標志（?）。在顯示欲設定的內容時，按【O/T】鍵變更設定。另外，按【POWER】鍵時設定內容不變，返回到[TCAL﹡﹡ ] 上。
5. 按幾次【POWER】鍵，返回到質量顯示。
時間的設定：
1. 質量顯示后，按數次【CAL】鍵，顯示[SettinG]時按【O/T】鍵。顯示[CAL dEF].
2. 按數次【CAL】鍵。顯示[tCAL﹡ ]，按【O/T】鍵。顯示[t﹡ HH:MM]。這里的『﹡ 』表示設定的時間的識別號。數字 1~3。另外，現在設定的時間的顯示為[HH:MM]（HH 為時，MM 為分），左端的位閃爍。但未設定時間時顯示為[--:--]。這時在顯示器上部除顯示砝碼標志、MENU 標志外，還顯示#標志表示處于數值設定狀態。
3. 閃爍位的數字可以變更。按【PRINT】鍵時，閃爍移至右鄰的位。數字變更按【UNIT】鍵。每 按 一 次 鍵 位 上 的 數 增 加 1 。 數 字 按0→1→2→……9→—→0→的順序變化。時由00 至 23，分由 00 至 59 的范圍內設定。變更作業結束后，按【POWER】鍵顯示設定的[tCALt﹡ ]。
4. 設定下一次時間時，按【CAL】鍵，顯示下一個[tCALt﹡ ]，再進行同樣的時間設定。
5. 設定結束時接著按【POWER】鍵，返回到質量顯示。
設定的解除：
在上述的時間的設定的順序 3 上將[tCALt1]~[tCAL t3 ]的時刻設定為[--:--]，即可解除。PSC 和定時器 CAL，可分別單獨設定開、關。只要有一方設定開時，在設定確認顯示（參照 7.4.1）上砝碼標志亮燈。
10.3.4 機內砝碼的靈敏度調整（PCAL）（只限 AUW-D/AUW/AUX 系列）
島津電子分析天平的機內砝碼，出廠時已經過靈敏度調整，但是客戶也可用客戶使用的校準砝碼進行機內砝碼的靈敏度的調整。機內砝碼的靈敏度調整，需用外部的校準砝碼。這里，機內砝碼的靈敏度調整稱為 PCAL。輸入附在客戶校準砝碼值上的質量，可準確地進行靈敏度調整（參照 10.3.6）。靈敏度調整必須在正確安裝、充分預熱之后進行。另須在稱量盤上不裝載測定物，而且沒有振動和風的影響下進行。
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttiG]時，按【O/T】鍵。顯示[CAL dEF].
2. 按數次【CAL】鍵，顯示[PcAL]時，按【O/T】鍵。機內砝碼的校準開始，顯示[PCAL]。（C 變成大寫字母）。
3. 顯示[﹡﹡ ﹡ .﹡ ﹡﹡ ]數值時，將顯示值的校準砝碼裝載到稱量盤上。（參照 10.3.6）
4. 然后，顯示[0.0000]后，取下校準砝碼。
5. 自動地變化[PCAL1]、[PCAL0]顯示。（機內砝碼的裝�。�
6. 自動地返回到質量顯示時，機內砝碼的靈敏度調整結束。
10.3.5 靈敏度校準使用的外部砝碼值的輸入
可輸入附有客戶校準砝碼準確值的質量。
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時按【O/T】鍵。顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示[CAL SEt]時,按【O/T】鍵。顯示部上根據機鐘，顯示 50.0000g、100.0000g、200.0000g、300.0000g 的其中之一。在上部顯示 MENU 標志和#標志，表示處于數值設定狀態。左端的數字閃爍�？梢宰兏W爍位上的數字。
3. 每次按【UNIT】鍵，閃爍位上數字增加 1。按【PRINT】鍵時，此位確定，右邊一位閃爍。顯示欲設定的值。
4. 按【O/T】鍵。顯示的值確定為校準用外部砝碼值。顯示按[SEt]、[CAL SEt]的順序進行。
5. 接著按【POWER】鍵，返回到質量顯示。
可使用的砝碼值的范圍
AUW-D 系列 | 220D | 75g 以上 |
120D | 35g 以上 | |
其他系列 | 320 | 145g 以上 |
220 | 95g 以上 | |
120 | 45g 以上 |
備 注：
AUW-D 系列使用不足 100g 的校準砝碼時，可輸入至小數點以后 5 位的準確數值。在上述的順序 3 上，按【1d/10d】鍵，小數點向左移 1 位，顯示小數點以后 5 位，進行輸入。
10.3.6 機內砝碼靈敏度校準使用的外部砝碼值的輸入（只限 AUW-D/AUW/AUX 系列）
可以輸入附有客戶校準砝碼的準確值的質量。
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。顯示[CALdEF].
2. 按數次【CAL】鍵，顯示[PCAL SEt]時，按[O/T]鍵。在顯示部上根據機種，顯示 50.0000g、100.0000g、200.0000g、300.0000g 的其中之一。在上部顯示 MENU 標志和#標志，表示處于數值設定狀態。左端的數字閃爍。閃爍位的數字可變更。
3. 每按一次【UNIT】鍵，閃爍位的數增加 1。按【PRINT】鍵時，此位確定，右邊一位閃爍。顯示欲設定的值。
4. 按【O/T】鍵。確定機內砝碼校準用的外部砝碼值。顯示按[SEt]、[PCAL SEt]的順序進行。
5. 再按【POWER】鍵，返回到質量顯示。
可使用的砝碼值范圍
AUW-D 系列 | 220D | 75g 以上 |
120D | 35g 以上 | |
其他系列 | 320 | 145g 以上 |
220 | 95g 以上 | |
120 | 45g 以上 |
備 注：
AUW-D 系列使用不足 100g 的校準砝碼時，可輸入至小數點以后 5 位的準確值。在上述的順序 3 上，按【1d/10d】鍵，小數點向左移 1 位，進行輸入。
10.4 保留校準記錄……符合 GLP/GMP/ISO 要求的測量管理系統（只限 AUW-D/AUW/AUX 系列）
10.4.1 制作校準記錄的設定
若設定制作校準記錄，則在靈敏度調整時自動輸入記錄�？墒褂昧碣�(gòu)的電子打印機等打印，保留記錄。與定時器 CAL（參照 10.3.3）并用時，也可全自動地定期進行靈敏度調整和記錄。
1. 質量顯示后，按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。顯示[CAL dEF].
2. 按數次【CAL】鍵 ，顯示[GLP: ﹡﹡ ]。﹡﹡表示現在的設定，開時為[on]，關時為[oF]。
3. 變更設定時，顯示[GLP: ﹡﹡ ]時按【O/T】鍵。顯示[GLP-on]。（：變?yōu)橐唬?/span>
4. 此后，每按 1 次【CAL】鍵，[GLP-oF]和[GLP-on]交替顯示。這里，顯示現在的設定內容時，同時顯示穩定標志（?）。
5. 顯示欲設定的內容時按【OT】鍵。
6. 按【POWER】鍵，返回到[GLP: ﹡﹡ ]顯示。
7. 再按【POWER】鍵返回到質量顯示。
10.4.2 天平的 ID 設定
設定在與校準記錄輸出的同時輸出的天平的 ID 編號。
1. 質量顯示后按數次【CAL】鍵，顯示[SEttinG]時按【O/T】鍵。顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示[id:﹡﹡﹡﹡ ](﹡﹡﹡﹡ 為數值)，按【O/T】鍵。顯示部的上部顯示 MENU標志和 # 標志，表示處于數值設定狀態。數值﹡﹡﹡﹡ 的左端位閃爍。閃爍位上的數字可變動。
3. 每按 1 次【UNIT】鍵，閃爍位上的數字增加 1。按【PRINT】鍵時此位確定，右邊一位閃爍。顯示欲設定的值，按【O/T】鍵時，天平的 ID確定。
4. 按【POWER】鍵時，返回到[id: ﹡﹡ ﹡﹡ ]。（不閃爍）。
5. 再按【POWER】鍵，返回到質量顯示。
10.4.3 日期打印的設定
設定在與校準記錄輸出的同時是否打印機內時鐘的日期和時間。
1. 質量顯示后按數次【CAL】鍵，顯示[SEttinG]時，按【O/T】鍵。顯示[CAL dEF]。
2. 按數次【CAL】鍵，顯示[Prtdt: ﹡﹡ ]。﹡﹡ 表示現在的設定，開時為[on]（打印），關時為[oF](不打印)。
3. 變更設定時，顯示[Prtdt: ﹡﹡ ]時，按【O/T】鍵。顯示[Prtd-on]（：變?yōu)?）。
4. 此后，每按一次【CAL】鍵，[Prdt-oF]和[Prdt-on]交替顯示。這里，顯示現在設定的內容的同時顯示
穩定標志。
5. 顯示欲設定的內容時按【O/T】鍵。
6. 按【POWER】鍵，返回到[Prtdt: ﹡﹡ ]顯示。
7. 再按【POWER】鍵，返回到質量顯示。
11 適應環境的設定
11.1 何謂適應環境的設定
根據設置環境（無法防止振動和氣流等）和測定的用途（測定固形物或塊體，還是稱量液體或粉末等），可變更天平的響應性等的設定。
11.2 穩定性和響應性的設定
一般，設定了諸如使顯示穩定等處理時響應變緩，而設定加快響應處理時則顯示難于穩定。AUW-D/AUW/AUX/AUY 系列具備實現穩定性和響應性的雙方面功能，一般的情況下，可使用出廠時設定的『通常使用方式』進行測定，除『通常使用方式』以外，還可使用『對流相應方式』和『高穩定方式』。設定的方式可簡便地確認，只須在質量顯示后按 3 次【CAL】鍵，即成為設定確認顯示。（→7.4.1）
11.2.1 通常使用方式的設定
通常使用這個方式。出廠時，設定為通常使用方式。質量顯示后按 4 次【CAL】鍵時顯示[stnd]。這時，按【O/T】鍵時即成為通常使用方式。設定的確認只能用設定確認顯示（→7.4.1）。
11.2.2 對流相應方式的設定
萬不得已在室內溫度變化大的情況下測定時（在冷暖氣更換的影響等情況下），由于稱量室內產生對
流，特別是 AUW-D 系統的小量程，在穩定標志亮燈后顯示有可能浮動。在這種情況下，要與穩定標志亮燈相適應時使用。（推遲穩定標志的亮燈。）質量顯示后，按 5 次【CAL】鍵，顯示[ConvECt]。此時，按【O/T】鍵時，成為對流相應方式。設定的確認只能用設定確認顯示。
11.2.3 高穩定方式的設定
AUW-D/AUW/AUX/AUY 系列是按不易受振動和氣流影響設計的。但是，萬不得已在環境不好的場所設置時，請?jiān)跒闇p輕振動和氣流的影響時使用。雖然響應有些遲緩，但顯示穩定。質量顯示后，按 6 次【CAL】鍵時，顯示[Hi-stb]。這時，【按 O/T】鍵時，成為高穩定方式。設定的確認只能用設定確認顯示（→7.4.1）
11.3 穩定檢測范圍的設定
質量顯示中，值穩定時，顯示『穩定標志』（?）�！悍�(wěn)定檢測范圍』設定為『1 讀數（最小讀數為 0.1mg 時是 0.1mg）』時，質量顯示在一定時間 1 讀數以內完結時，視為穩定，顯示穩定標志。穩定檢測范圍可從 1 讀數、5 讀數、10 讀數的 3 段中選擇。出廠時，設定在 1 讀數。設定的穩定檢測范圍，可在質量顯示后按 3 次【CAL】鍵，出現設定確認顯示，進行確認。
設定的方法：
1. 質量顯示后，按數次【CAL】鍵，顯示[Func.SEL]時按【O/T】鍵。顯示[CAL]。
2. 按 2 次【CAL】鍵，顯示[band: ﹡﹡ ]。這時，﹡﹡ （１位或２位數字）表示現在的穩定檢測范圍的設定。
3. 按【O/T】鍵顯示［b-1］。此后，每按一次【CAL】鍵，顯示按[b-1]、[b-5]、[b-10]依次變化。分別表示穩定檢測范圍 1 讀數、5 讀數、10 讀數。顯示現在的設定時，顯示穩定標志（?）。
4. 顯示欲設定的穩定檢測范圍時按【O/T】鍵。
5. 按【POWER】鍵，返回到[band: ﹡﹡ ]顯示。(5 讀數時)
6. 按【POWER】鍵，返回到質量顯示。
11.4 零點跟蹤功能
使用零點跟蹤時，在質量顯示為零時，自動消除因環境變化產生的微小的零偏差，盡量保持現在的零顯示。觀測液體滴下、蒸發過程等微小的質量變化時，最好關閉零點跟蹤。
設定的方法：
1. 質量顯示后，按數次【CAL】鍵，顯示[Func.SEL]時按【O/T】鍵。顯示[CAL]。
2. 按數次【CAL】鍵，顯示[trC: ﹡﹡ ]。這時，﹡﹡表示現在的設定，開時為[on]，關時為[oF]。
3. 按【O/T 鍵】顯示［trC-on］。（：變?yōu)?）。此后，每按一次【CAL】 鍵，[trC-on]（零點跟蹤開）和[trC-oF]（零點跟蹤關）交替顯示。顯示現在的設定時，顯示穩定標志（?）。
4. 顯示欲設定的內容時按【O/T】鍵。
5. 按【POWER】鍵，返回到[trC: ﹡﹡ ]顯示。
6. 按【POWER】鍵，返回到質量顯示。
