目錄
1 簡述
1.1 概況
1.2 基本結構
1.3 安 全性
2 安裝與校準
2.1 天平工作環境的選擇
2.2 拆開包裝并檢查標準件
2.3 安 置天 平
2.4 電 源要 求
2.5 校 準天 平
3 稱 重方 法
3.1 基 本稱 重
3.2 使用容器稱重
3.3 稱重模式的切換
3.3.1 稱重模式選擇
3.3.2 計件稱重
3.3.3 百分比稱重
3.4 打印輸出
4 天平設置
4.1 天平設置鍵操作方法
4.2 設置表
4.3 天平設置功能解釋
4.4 數據通訊
4.5 快速稱量的天平設置
4.6 強氣流環境建議的天平設置
5 故障指示
6 預防性保養
7 檢定標準
8 建立完好的稱量系統
8.1 合格的操作人員
8.2 什么是良好的使用環境
8.3 受到良好控制的被測物
8.4 如何使天平狀態正常
1 簡述
1.1 概況
FA 型系列天平具有以下特點：
數字化多點線性修正
數字化多點溫漂修正
國際公認的計量性能最優之傳感器結構
LCD 顯示

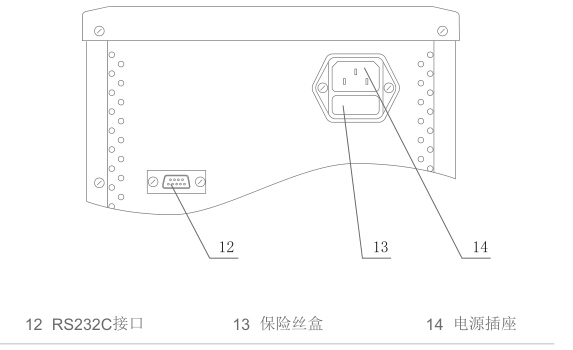

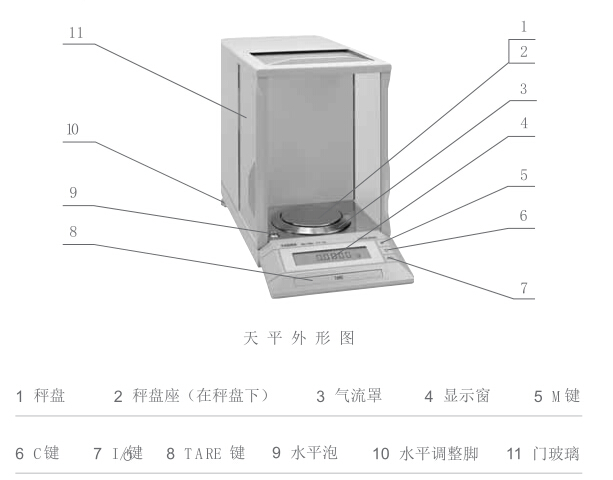

1.2 基本結構
1.3 安全性
新天平使用前，請遵循第2章節的步驟。
注：F A 型系列天平不允許在危險地方使用，電壓必須為交流220V 50H z并有良好接地，以確保人身安全和天平的安全使用。天平內部不包括任何需要用戶維修保養或調換的零件，請勿拆開天平，如果您使用的天平出現異�，F(xiàn)象，請您與經銷商或我公司聯系。
2 安裝與校準
2.1 天平工作環境的選擇
您的天平是一臺精密分析儀器，選擇合適的設置位置對今后的使用將有更準確、可信的保障。具體如下：
水平、堅固、穩定、無振動的臺面
不受太陽直射
保持恒定溫度
無氣流干擾
理想的位置應設定在房間角落，穩固的臺面，無直接來自房門、窗戶、空調通風口的氣流。
無強電磁干擾（地球磁場除外）和熱源
濕度：50% ～75%RH
溫度：10℃～30℃
波動≤1℃/h
2.2 拆開包裝并檢查標準件
標準件包括：天平、使用說明書、校準砝碼（50g、100g、200g、500g之一）、秤盤和氣流罩（ 125mm秤盤無氣流罩）、電源線
2.3 安置天平
檢查：
玻璃是否完好，門狀態是否正常；
用手指非常小心地、輕輕地左右晃動秤盤座，秤盤座應能自如晃動，靜止后，與四周有間隙；
稱重腔內無異物，特別注意清除細小異物。
安裝：
放上氣流罩使之落位準確（無氣流罩則跳過這一步）；
將秤盤輕輕地放入秤盤座。
調節水平：
用天平后部的兩只水平調整腳，將氣泡調整至水平中央。
關好三面玻璃門。
2.4 電源要求
電源線插入天平后部電源插座，并接入外部電源，按一下“I/ ”鍵，天平進行自檢（30秒），在這段時間內天平正在適應周圍環境。電源應符合以下要求：
功率：≥20W
交流電壓：220v
頻率：50Hz
有良好接地。若電源無良好接地，在非常干燥的環境中，天平外殼可能帶有靜電。
2.5 校準天平
使用要求一般時，天平應預熱30分鐘以上；精確稱重時，天平應預熱120分鐘以上。
有校準必要的情形：
○ 天平首次使用之前；
○ 稱重操作進行了一段時間；
○ 放置地點變更之后；
○ 環境溫度強烈變化后。

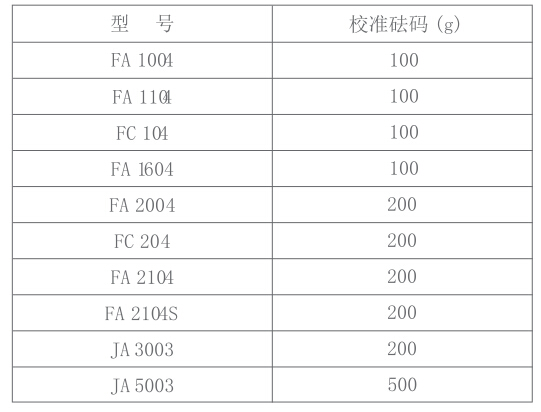

表1 校準砝碼表
準備好所需校準砝碼（E 2、E 1級砝碼，見第8章），砝碼值見表1。
從秤盤上取走任何加載物，按“TAR E ”鍵，清零。等待天平穩定后，按“C”鍵，顯示后，輕輕放上校準砝碼至秤盤中心，關上玻璃門約30秒后，顯示校準砝碼值，聽到“嘟”一聲后，取出校準砝碼，天平校準完畢。
3 稱重方法
3.1 基本稱重
按“TAR E ”鍵一下，將天平清零，等待天平顯示零，在秤盤上放置所稱物體。稱重穩定后，即可讀取重量讀數。
3.2 使用容器稱重
如需用容器裝著待測物（如液體）進行稱重（不包括容器的重量），方法如下：
○先將空的容器放在秤盤上；
○按“TARE ”鍵清零，等待天平顯示零；
○將待測物體放入容器中，稱重穩定后，即可讀取重量讀數。
3.3 稱重模式的切換
3.3.1 稱重模式選擇
按住“M ”鍵不放，天平在克、金盎司、克拉、計件、百分比稱重模式之間循環切換，待天平顯示所需稱重模式時，放開“M ”鍵，天平進入所選稱重模式。金盎司（英兩）1K=31.1034768g克拉 1ct=0.2g
3.3.2 計件稱重
○放上容器，若無需容器，請?zhí)^此步；
○按“TARE ”鍵清零，等待天平顯示零；
○放上10件被計件物，待稱重穩定后；
○按3.3.1 操作，進入計件稱重模式。
3.3.3 百分比稱重
○放上容器，若無需容器，請?zhí)^此步；
○按“TARE ”鍵清零，等待天平顯示零；
○放上標準樣，待稱重穩定后；
○按3.3.1 操作，進入百分比稱重模式。
3.4 打印輸出
按一下“M ”鍵，即可將當前天平顯示的稱重從R S232C接口輸出，天平也能以其它方式輸出天平顯示的稱重，詳見第4章節。
4 天平設置
4.1 天平設置鍵操作方法
○天平設置只能在開機時進入，稱重狀態時不能直接進入；
○天平接入電源后，按住“M ”鍵，然后按“I/ ”一下，等待1～2秒鐘后放開“M ”鍵。
天平全屏顯示和自檢符顯示后顯示：
○等待數秒后，會顯示
○頁區內容從零至某個數之間自動循環顯示；
○行區、字區均是從零至某個數之間自動循環顯示；
○頁、行、字區顯示的零表示此時若按“M ”鍵一下，退出至上一級菜單，（字→行→頁→退出天平設置，進入稱重狀態）；
○頁、行區的非零數表示此時若按“M ”鍵一下，進入下一級菜單（頁→行→字）；
○字區的非零數表示此時若按“M ”鍵一下，選中某種天平設置，并同時顯示% ；
○當天平顯示:此時% 表示天平內部的某種功能設置為當前有效。
○所有功能在天平出廠時，均被選擇為某種有效，因此用戶無需設置所有功能，僅在需要改變某種設置時做專門設置。

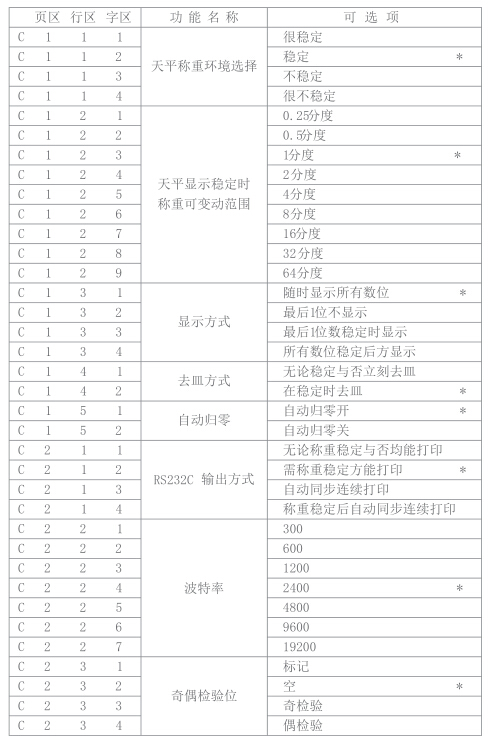

4.2 設置表（* 表示出廠設置）
4.3 天平設置功能解釋
< 天平稱重環境選擇> ：放置天平的房間若使用普通空調恒溫，一般應選擇C113；若房間氣流較大，應選擇C114。
< 天平顯示穩定時稱重可變動范圍> ：若需要快速稱重時，可放寬顯示變動范圍；房間氣流較大時，應放寬顯示變動范圍。
< 顯示方式> ：用戶根據自己的需要作出選擇。
< 去皿方式> ：若選擇C141應注意去皿操作的準確性。
< 自動歸零> ：若需要做零位附近的幾至幾十個分度值的測量時，選擇C152；并且注意天平本身的零位漂移對稱重精度的影響。一般情況下應盡量避免在零位附近添加幾至幾十個分度值的質量，否則有時會出現較大的測量誤差。
4.4 數據通訊
天平使用8051單片機串行方式1：一位起始位，一位停止位；單個字節：D7位
校驗位D6～D0位ASC Ⅱ碼

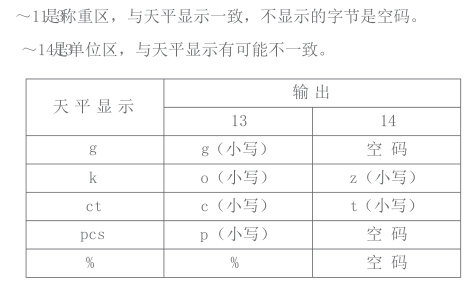

首先根據所接外設(串行打印機或臺式計算機)設置< R S232C輸出方式> 、< 波特率> 、< 奇偶檢驗位>一個字符串的輸出格式：
4.5 快速稱量的天平設置
< 天平稱重環境選擇> ：C 111或C 112時，稱量明顯加快。
4.6 強氣流環境建議的天平設置
避免氣流直接吹拂，C 114；選擇C 12 6 或C 12 7，C 12 8 ，C 12 9 以及C 141，C 2 11。
5 故障指示
故障處理：您的天平出現故障，請與您的經銷商或我們聯系。在送修您的天平之前請試一試下面的方法，也許您的天平就不需要修理了。
5.1 天平開機時會自檢，若自檢無法通過，則天平會顯示并停止進一步動作。此時必須送修您的天平。
5.2 天平在稱重時也會出現故障指示天平內部檢測到受力已超出最大量程（最大數字顯示值）：
○ 秤盤上加載物體過重，請減輕重量；
○ 曾經用小于校準砝碼值的其它校準砝碼或物體校準過天平，導致放上正常量程內的重量時顯示超重，請重新校準天平即可。詳見2.5 校準天平。天平內部檢測到受力太小
○ 秤盤尚未放到秤盤座上；
○ 秤盤下面有異物，請輕輕拿起秤盤檢查是否有異物在秤盤下；采樣模塊沒有啟動。CPU 損壞。鍵盤錯誤。天平存儲數據丟失。
○ 氣流罩（若有的話）與秤盤碰在一起，輕輕旋轉氣流罩觀察氣流罩是否安放好。
顯示值已超9 9 9 9 9 9 9 9，顯示溢出。
○ 計件或百分比稱重時，樣品值過小。計件時出現：首先取出秤盤上的物體（此時應消失），重新選擇樣品，可將20件、50件、100件或更大作為10件的樣品，記下您目前的樣品件數與10件的倍數，每次讀數時相乘即可。操作步驟見第3.3.2條計件稱重。百 分 比 稱 重時 出 現 ： 首先 取 出 秤 盤上 的 物 體 （此 時應消失），重新選擇樣品。操作見第3.3.3條百分比稱重。
天平數據采樣模塊出現錯誤
○ 拔掉電源線，約10秒鐘后，再次接通電源。天平數據處理時發現被除數為零
○ 按“TARE ”鍵，清零。
○ 拔掉電源線，約10秒鐘后，再次接通電源。天平通過RS232C 接收數據時出現幀錯誤
○ 按“TAR E ”鍵，若消失，請重新檢查第4.4條數據通訊。
○ 拔掉電源線，約10秒鐘后再次接通電源，請重新檢查第4.4條數據通訊的設置。
顯示數據曾經隨稱重變化而正常變化，突然出現不再變化的現象：
○ 數據通訊出錯，見第4.4條數據通訊；曾經使用大于校正砝碼值的物體用于天平校準，從而出現大于某一個顯示值后顯示不再增加。重新校準天平，詳見第2.5條校準天平。
5.3 接通電源后未出現任何顯示：
○ 未按“I/ ”鍵；
○ 保險絲熔斷，請將電源線拔掉，用小螺絲刀將天平電源插座處的熔絲盒撬出，更換保險絲，再接通電源。
5.4 接通電源后，按下“I/ ”鍵，曾經出現全部顯示以及后，僅在顯示屏左下角出現不再有其它顯示。說明天平稱重環境不穩定，天平始終無法得到一個穩定的稱重。
○ 天平門玻璃未關好；
○ 秤盤下面或四周有異物，請輕輕拿起秤盤觀察是否有異物，特別注意是否有細小異物；
○ 氣流罩未安放好，導致秤盤與氣流罩有碰擦，緩緩旋轉氣流罩或秤盤觀察有無碰擦現象；
○ 天平四周有強氣流，重新安置天平，詳見2.3，另見4.3；
○ 天平的稱重環境選擇和稱量可變動范圍設置不當，重新設置
5.5 最后一位顯示數據很少出現，稱重單位也很少出現。天平稱重不夠穩定。
○ 天平門玻璃未關好；
○ 天平四周有強氣流，重新安置天平，詳見2.3；或重新設置天平，見4.3。
5.6 按“TAR E ”鍵后，顯示數字消失，不出現零，稱重不穩定，無法正確清零：
○ 天平門玻璃未關好；
○ 天平四周有強氣流，重新安置天平，詳見2.3；或重新設置天平，見4.3。
5.7 按“TAR E ”鍵后，顯示零，此時放上幾至幾十個分度值的物體時稱重出現較大誤差，甚至連續顯示零。
○ 天平自動歸零功能處于打開狀態，若要關閉自動歸零,詳
6預防性保養
清潔：雖然，我們天平的罩殼和秤盤由高級材料制成，但是滯留于上的致腐物質未被及時清除，時間長了同樣會有腐蝕情況發生。
保養：我們的維修工程師給您的天平所做的經常性保養會延長天平的壽命，請垂詢貴處的經銷商或我們具體的操作方法。
7 檢定標準
注意：
○ 檢定前天平應在檢定處存放24小時以上，并且通電預熱4小時以上。
○ 性能規格表中的重復性，指標準偏差σ，若按極差法衡量應取3倍σ。
○ 特別注意應使用E 2級以上的標準砝碼（參見JJG 99 砝碼檢定規程）。
8建立完好的稱量系統
完好的稱量系統由四個方面構成，缺一不可。
○合格的操作人員
○良好的使用環境
○受到控制的被測物
○狀態正常的天平
8.1 合格的操作人員
○仔細閱讀本書，按本書中所講，對天平進行安裝、校準、使用和保養，這是最重要的因素，切記！
○有時身上會帶有強靜電，操作天平前摸一下臺面去除靜電。
○使用手機時應遠離天平1m以上。
○稱量時應輕拿輕放，并盡可能放于秤盤中心。
8.2 什么是良好的使用環境？
8.2.1 溫度：15℃～25℃，并且變化緩慢。
導致溫度快速變化的原因：
○房間有陽光直射，應采用遮光辦法。
○空調出風口氣流直接對準天平。
○早晨或傍晚氣溫變化超過10℃。
○天氣出現快速變化，如一會兒出太陽，一會兒刮風、下雨。房間有強熱源，如電爐、焊接設備、取暖器等。空調、取暖器應提前開啟，待溫度恒定后再開啟天平。
溫度快速變化的后果：
天平會出現跑字，跳字，開機后天平無法顯示零。
8.2.2 濕度：50% ～75%RH ，超出此范圍應增濕或去濕。
導致濕度過高的原因：
○下雨天或黃梅天等氣候原因
○房間有大量水分產生
○天平附近有冷凝裝置
濕度過高的后果：
會使傳感器、元器件受潮、受損，導致天平跳字、跑字，開機不顯示零，甚至損壞。
導致濕度過低的原因：
○氣候干燥、氣候寒冷，長期不下雨
○房間有物質大量吸收水份
濕度過低的后果：
很容易產生靜電，天平受到靜電干擾會出現死機，出“H”，跳字、跑字，甚至損壞傳感器、元器件，開機后天平無法顯示零。
8.2.3 電源電壓正常：220V 50H z，若電網電壓過高，應使用穩壓電源單獨對天平供電，否則天平電源部件、元器件很容易損壞。
8.2.4 沒有振動和晃動：
○振源有鐵路、公路、振動機械等
可通過以下三種方法觀察振動情況：
水波振動法：適用于任何振動。
用洗臉盆盛滿清水，將其放置在觀察點，待水面晃動完全靜止后，觀察水波振動的強度并記錄。
天平觀察法：適用于無振感的地方。
首先天平開機，并經過充分預熱后，分三種稱量狀態，分別觀察數分鐘并記錄：天平顯示值是否有小跳字（2d～幾十d），顯示值來回晃動（2d～幾十d）。
手感法：手掌緊貼天平放置點臺面和周圍墻面，觀察是否有振感。
尋找振源的方法：
懷疑汽車、火車經過或運轉機械引起地面振動時，應采取水波振動法、天平觀察法和手感法綜合一起觀察，判明振源，分兩種狀態進行觀察：
汽車、火車未經過時或機械不運轉時汽車、火車經過時或機械運轉時尋找合適的天平避振位置：
采取水波振動法、天平觀察法和手感法綜合一起尋找合適的天平避振點。
合適的地點：從天平觀察法得到的記錄表明三種稱量均無小跳字和來回晃動，否則只能等待振源消失時，才能使用天平。
○晃動有工作臺面不牢固、不水平
○臺面過于粗糙，天平無法穩定工作
振動和晃動的后果：
開機后天平無法顯示零，稱量時稱量精度不準，天平出現跳字、跑字現象。
8.2.5 無強電磁干擾：
○附近應無大型電器設備工作
○撥打手機時應遠離天平1m以上
○220V 電網中無強干擾
○應無強靜電，如房間不能過于干燥，避免使用橡膠、塑料或玻璃的臺面和器皿
○操作人員的手和衣服上也會產生強靜電存在強電磁干擾的后果：
正常使用中天平突然出現死機，出“H ”，顯示混亂、跳字、跑字，天平徹底斷電數秒后，再接通電源能恢復正常。
8.2.6 無強氣流干擾
強氣流源：
○天平放置處通風良好
○空調出風口對準天平
○門窗開啟、關閉時
8.2.7室內無腐蝕性氣體
8.3 受到良好控制的被測物：
○被測物加上盛物盒總稱量應小于天平最大稱量。
○被測物具有粉塵性、滾動性、顆粒性、粘滯性、流動性、腐蝕性之一，您應該使用額外的盒子進行稱量。
○被測物具有揮發性、吸水性，應使用帶蓋盒子進行測量。
○被測物具有強磁性，或易帶、產生靜電，應使用金屬盒對被測物進行屏蔽。
○被測物帶有水分時，應擦干凈并用不滲水的盒子盛裝。
○被測物溫度與環境溫度不一致時，應使用保溫盒盛裝，保溫盒外殼溫度應盡可能與環境溫度一致，并盡可能密封，防止吸收揮發水分。測量方法：
○將空盒子放在秤盤上，按去皮鍵去皿；
○拿下盒子，放入被測物；
○放上盒子，待稱量結果穩定后讀數。若需多次稱量，特別注意清空盒子或每次按去皮鍵。以上類型之一的被測物若不受良好控制，會導致天平稱量不準、建立完好的稱量系統跳字、跑字、死機、顯示亂碼、功能失常，甚至徹底損壞天平。
8.4如何使天平狀態正常
8.4.1 若剛開箱或移動了放置天平的位置，不要急于使用天平，一般停放數小時或更長，讓天平內的機件和元件與周圍環境溫度一致，并且釋放機件受沖擊后的應力，否則天平可能會出現跳字、跑字或無法顯示零。
8.4.2 天平開機應預熱，根據您對稱量結果準確度的要求，預熱時間可以在數分鐘至數小時內選擇。預熱時間不夠，天平零位以及稱量示值會出現連續變化，若您急需使用天平，可按下述步驟稱量，準確度會明顯提高：
○按去皮鍵清零；
○放上被測物，穩定后記錄稱量示值；
○拿下被測物，穩定后記錄零位示值；
○稱量值＝稱量示值－零位示值（注：兩者均用代數值代入公式）。
8.4.3 天平應經常校準
校準砝碼是天平唯一的校準物，天平會將校準砝碼值記錄在存儲器內。由于重力位置、環境溫度、濕度的變化，會導致同一個砝碼在同一臺天平上的示值出現較大變化，因此將一個準確的校準砝碼與天平放在一起，便于經常校準，改寫當前天建立完好的稱量系統平內存儲器的校準砝碼值，對提高稱量準確度有不可替代的意義。校準砝碼應仔細保管、檢定。
8.4.4 天平應經常清潔、保養
首先要防止異物、被測物、水、粉塵等通過稱芯孔掉入天平內。時常拿起秤盤，觀察秤盤下面或秤盤上是否有異物或粘結物，若有應小心清除干凈。根據我們的維修經驗，大量的故障源于此類原因。
8.4.5 天平應按規定的時間間隔進行檢定
檢定方法參見 JJG98-90 《非自動天平試行檢定規程》JB5374-91 《電子天平》
注意：電子天平不使用衡器及其它檢定規程，并特別注意規程中有關e，d及e=d ，e=10d的解釋。
