1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器及電極的維護與維修
6 儀器的成套性
7 附表
1 概述
JPSJ-605型溶解氧測定儀配用溶解氧電極，可以用于自來水水源監測、水產養殖場、環保、污水處理廠、飲料行業及科研單位等部門對水體溶解氧的測定。
儀器特點：
● 儀器采用微處理器技術，使儀器具有自動溫度補償、零氧、滿度、氣壓和鹽度校準等功能。儀器具有斷電保護功能在儀器使用完畢關機后或非正常斷電情況下，儀器內部貯存的測量數據和設置的參數不會丟失。
● 儀器對測量結果可貯存、刪除、查閱和打印。儀器最多可貯存各50套溶解氧濃度值、溶解氧飽和度值或電流值的測量實驗數據，并提供兩套打印模式供用戶選擇。
● 儀器的測量系統，具有溶解氧濃度值和溫度值、溶解氧飽和度值和溫度值或電流值和溫度值雙顯示。
● 儀器帶有RS-232 接口，可接TP-16型串行打印機打印測量結果或與計算機通訊。
2 儀器主要技術性能
2.1 測量范圍
a) 溶解氧濃度：(0.00～19.9)mg/L；
b) 溶解氧飽和度：(0.0～200.0)%；
c) 溫度：(-5.0～105.0)℃。
2.2 被測溶液自動溫度補償范圍：(0.0～40.0)℃。
2.3 電子單元基本誤差
a) 溶解氧濃度：0.10mg/L；
b) 溶解氧飽和度：1%(FS)；
c) 溫度：0.3℃。
2.4 儀器的基本誤差
a) 溶解氧濃度：
0.30mg/L：在校準溫度與被測水溫差值不超過3.0℃；
0.50mg/L：在校準溫度與被測水溫差值不超過15.0℃時。
b) 溶解氧飽和度：
5.0%：在校準溫度與被測水溫差值應不超過3℃時；
10.0%：在校準溫度與被測水溫差值不超過15.0℃時。
c) 溫度：在(0.0～60.0)℃范圍內，0.5℃1個字；
在其它范圍，1.0℃1個字。
2.5 儀器重復性誤差：不大于0.20mg/L。
2.6 儀器穩定性：1小時內不超過0.20mg/L。
2.7 殘余電流：不大于0.10mg/L。
2.8 響應時間：不大于45s(在20.0℃時90%響應)。
2.9 鹽度校準范圍：(0.0～40.0)g/L 。
2.10 氣壓校準范圍：(77.0～110.0)kPa。
2.11 儀器正常工作條件
環境溫度：(5.0～35.0)℃；
相對濕度：不大于80%；
供電電源：直流通用電源(9V～15V，300mA，內正，外負)；
除地磁場外，周圍無電磁場干擾。
2.12 外形尺寸：290×200×70(長×寬×高)。
2.13 重量：約1kg。
3 儀器結構
3.1 儀器正面圖
(1) 顯示屏
(2) 鍵盤
(3) 電極架座

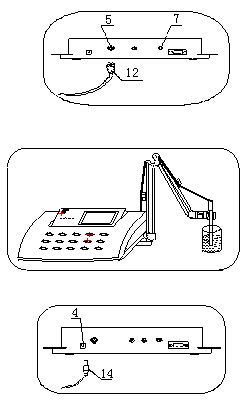

3.2 儀器后面板
(4) 電源插座
(5) 測量電極插座
(6) 接地接線柱
(7) 溫度傳感器插座
(8) RS－232接口
3.3 儀器配件
(9) 多功能電極架
(10) DO-958-S型溶解氧電極
(11) 電極保護套
(12) 電極插頭
(14) 通用電源器
(15) T-818-B-6型溫度傳感器(選購件)
(16)打印機連接線
3.4 電極結構圖
（17）黃金電極
（18）銀電極
（19）薄膜帽
（20）電解液
（21）電極內芯
（22）熱敏電阻
4 儀器使用
4.1 儀器安裝

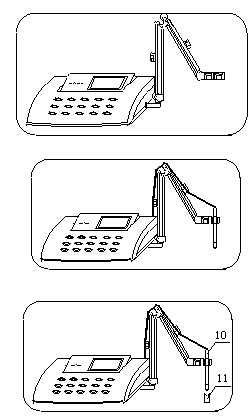

a) 將多功能電極架(9)插入電極架座(3)內。
b) 溶解氧電極(10)夾在多功能電極架(9)上。
c) 拉下溶解氧電極(10)前段的電極套(11)。
d) 將溶解氧電極(10)中電極插頭(12)插入測量電極插座(5)內
e) 用水沖洗干凈電極，然后將 電極浸入被測溶液中。燒杯放在電磁攪拌器上或手持電極不斷輕輕搖擺對溶液進行攪拌。
f) 通用電源器(14)輸出插頭插入儀器的電源插座(4)內。然后，接通通用電源器的電源，儀器可以進行正常操作。
h) 若用戶配置TP-16型打印機 (打印機的安裝見該產品使用說明書)，則將打印機連接線(16)分別插入儀器的RS-232接口(8)和打印機插座內。
4.2 電極安裝
電極出廠時為干燥狀態，電極使用前按以下步驟安裝膜蓋。
a) 用蒸餾水清洗電極內芯和電極膜蓋數次，再用電解液清洗電極內芯和電極膜蓋一次。
b) 在膜蓋中加入適量電解液，將電極置于垂直位置，小心緩慢將膜蓋旋入電極內芯，使薄膜逐漸貼緊黃金電極表面。
c) 旋裝膜蓋后，用蒸餾水清洗電極外殼殘余電解液。
d) 在膜蓋上旋上電解保護罩，此時電極處于待用狀態。
4.3 儀器功能介紹
儀器有三種測量工作狀態。即溶解氧濃度值測量、溶解氧飽和度值測量和電流值測量。儀器各測量工作狀態可通過“模式”鍵進行切換。
儀器有零氧、滿度、氣壓和鹽度校準功能。各測量工作狀態得到測量實驗數據可以打印、貯存、刪除和查閱。

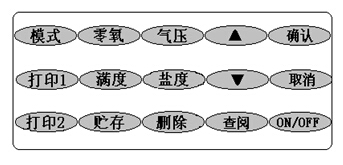

儀器共有15個操作鍵，分別為：ON/OFF、模式、零氧、滿度、氣壓、鹽度、打印1、打印2、貯存、刪除、查閱、、、確認和取消。
● ON/OFF鍵：用于儀器的開機或關機。
● 模式鍵：用于儀器切換各測量工作狀態下。
● 零氧、滿度、氣壓和鹽度鍵：按下某一鍵，儀器進入相應的校準功能。
● 打印1、打印2、貯存、刪除和查閱鍵：當儀器處于測量工作狀態時，
按下某一鍵，儀器進入相應的功能。
● 、鍵：用于調節參數。
● 確認鍵：用于確認儀器進入某一功能。
● 取消鍵：用于取消誤操作或退出某一功能。
4.4 儀器測量
按下“ON/OFF”鍵，儀器將顯示“JPSJ-605 溶解氧儀”和“雷磁”商標，此顯示幾秒后，儀器自動進入溶解氧濃度值測量工作狀態。
1、儀器接上電極，開啟電源，需要預熱半小時!
2、儀器不接溫度傳感器, 則儀器溫度值設為25.0℃!
3、 無論儀器處于何種測量工作狀態時，當儀器顯示“溢出！”，說明儀器超出測量范圍或溶解氧電極已損壞。
一般情況下，儀器在測量前必須對電極進行校準。若用戶不需對儀器重新進行零氧、滿度、氣壓和鹽度校準。此時，儀器就處于溶解氧濃度值測量工作狀態。用戶可通過按“模式”鍵選擇儀器測量工作狀態。
注：儀器經過校準后得到的參數值關機后不會丟失!
4.5 儀器校準
a) 零氧校準
當儀器按“零氧”鍵，使儀器處于“零氧”校準狀態。同時，將溶解氧電極放入5%的新鮮配制的亞硫酸鈉溶液中，待儀器顯示讀數趨于穩定后，按下“確認”鍵，儀器即完成零氧校準并返回測量工作狀態。若在校準過程中按“取消”鍵，儀器取消零氧校準并返回測量工作狀態。在校準過程中儀器顯示溶解氧濃度值、溶解氧飽和度值或電流值可通過按“模式”鍵選擇。儀器完成零氧校準后，必須進行滿度校準；
b) 滿度校準
當儀器按“滿度”鍵，使儀器處于“滿度”校準狀態，把溶解氧電極從溶液中取出，用水沖洗干凈，用濾紙小心吸干薄膜表面的水分，并放入盛有蒸餾水容器（如三角燒瓶、高腳燒杯中）靠近水面的空氣上或者放入空氣中，但電極表面不能占上水滴，待讀數穩定后，按下“確認”鍵，儀器完成滿度校準并返回測量狀態。若在校準過程中按下“取消”鍵，儀器取消滿度校準并返回測量工作狀態。在校準過程中儀器顯示溶解氧濃度值、溶解氧飽和度值或電流值可通過按“模式”鍵選擇；
c) 氣壓校準
在儀器完成零氧校準、滿度校準后，若當時大氣壓與標準大氣壓相差甚大時，須進行氣壓校準，按“氣壓”鍵，使儀器處于“氣壓”校準狀態。然后，通過按“”或“”鍵，調節氣壓設置參數(測量時的大氣壓值)，參數范圍為(77.0～110.0)kPa。再按“確認”鍵，儀器即完成氣壓校準并返回測量工作狀態。若在調節過程中，按下“取消”鍵，儀器取消氣壓校準并返回測量工作狀態；
d) 鹽度校準
在儀器完成上述步驟后，儀器若用于海水或海水養殖場測量時，按“鹽度”鍵，使儀器處于“鹽度”校準狀態。然后，通過按“”或“”鍵，調節鹽度設置參數，其參數為被測溶液的鹽度值(由于本儀器沒有鹽度測量功能，請用戶自行確定鹽度值)，參數范圍為(0.0～40.0)g/L。再按“確認”鍵，儀器即完成鹽度校準并返回測量工作狀態。若在調節過程中，按下“取消”鍵，儀器取消鹽度校準并返回測量工作狀態。在一般水溶液的測量情況下，不需要進行鹽度校準。
4.6 測量結果處理
a) 貯存功能
儀器有三個存貯器。一個是溶解氧濃度測量工作狀態下，貯存測得溶解氧濃度值的實驗數據。另一個是溶解氧飽和度測量工作狀態下，貯存測得溶解氧飽和度值的實驗數據。再一個是電流測量工作狀態下，貯存測得電流值的實驗數據。
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“貯存”鍵，儀器即將當前測量數據貯存起來。每種測量模式最多可存貯50套測量數據，超過50套，儀器將自動重復從No.1存貯。貯存時，儀器顯示當前存貯號和存貯標志。存貯完畢，儀器自動返回貯存前測量工作狀態。
b) 刪除功能
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，如果需要將某一存貯中的貯存的測量數據全部刪除，按“刪除”鍵，儀器顯示“貯存數據全部刪除？”，再按“確認”鍵，即刪除存貯器內全部實驗數據。刪除完畢，儀器自動返回當前測量工作狀態。若誤按“刪除”鍵，則可按“取消”鍵，儀器也自動返回當前測量工作狀態。
1、存貯的數據一旦被刪除，便不能恢復！
2、若用戶需刪除某個無效的數據時，可按本節中查閱功能下的刪除操作方法進行刪除。
c) 打印功能
打印開始前,請參照打印機說明書,將波特率設為9600。將打印機連接線插入RS－232接口內。
1、TP-16打印機的設置為：波特率設置為9600，無奇偶位，即DIP開關設置為： 1－ON，2－OFF，3－OFF，4－OFF，5－ON，6－ON。
2、儀器必須在斷電情況下連接打印機。
● 即時打印
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“打印1”鍵，儀器即打印在當前測量工作狀態下測得的實驗數據，打印完畢，儀器自動返回當前測量工作狀態。
溶解氧濃度測量時，即時打印格式：
RESULT：
T：26.1
DO：7.70mg/L
溶解氧飽和度測量時，即時打印格式：
RESULT：
T：26.1
SAT：99.5%
電流測量時，即時打印格式：
RESULT：
T：26.1
I：360nA
● 存貯打印
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“打印2”鍵，儀器顯示“打印...”，并打印儀器在當前測量工作狀態下存貯器內的所有實驗數據，打印完畢，儀器自動返回打印前測量工作狀。
溶解氧濃度測量時，存貯打印格式：
No.1
T：25.0
DO：7.70mg/L
No.2
T：20.0
DO：8.56mg/L
溶解氧飽和度測量時，存貯打印格式：
No.1
T：26.1
SAT：99.5%
No.2
T：24.1
SAT：120.2%
電流測量時，存貯打印格式：
No.1
T：25.1
I：860nA
No.2
T：22.0
I：1360nA
1.在打印過程中,若用戶需要中途終止打印,則按“取消”鍵即可.
2.如果存貯器內沒有貯存數據,儀器將顯示“沒有貯存數據!”.此顯示幾秒后,儀器自動返回打印前測量工作狀態..
d) 查閱功能
當儀器處于溶解氧濃度、溶解氧飽和度或電流測量工作狀態時，按“查閱”鍵，儀器即進入查閱功能，通過按“”或“”鍵，可查閱當前測量工作狀態下存貯器內的全部實驗數據。若要退出查閱功能，按“取消”鍵，儀器自動返回查閱前測量工作狀態。
如果用戶在查閱溶解氧濃度存貯數據時，想查閱溶解氧飽和度值或電流值存貯數據, 不必退出查閱狀態，直接按“模式”鍵即可。反之亦然。
如果用戶發現存貯的某個數據確實無用，則可通過按“”或“”鍵，使箭頭指向此數據，然后“刪除”鍵，儀器提示后，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。如用戶誤按“刪除”鍵，則按“取消”鍵，儀器自動返回查閱功能。
5 儀器的維護與維修
5.1 維護
● 儀器的插座必須保持清潔、干燥，切忌與酸、堿、鹽溶液接觸。溶解氧電極不用時，應將電極儲藏于煮沸冷卻后的蒸餾水中，切忌將電極浸入亞硫酸鈉溶液中，因?yàn)樯鲜鋈芤阂坏B透到電極腔體內，會使電極性能惡化。
● 新裝電解液和薄膜后，溶解氧電極輸出低無法校準。在將電極接到儀器極化后，儀器顯示讀數仍然達不到所需的數值。則有二種可能：一是薄膜與黃金陰極沒有緊貼，二是可能黃金陰極表面沒有潤濕，可在桌子或凳子上輕輕敲擊氧電極。如果讀數增加，則表示電極功能已恢復。反之，則應該更換薄膜。
● 溶解氧電極在經過通電極化后，零氧指標高于技術條件，可能是陰極破所引起的，檢查黃金陰極表面是否有凹坑和洞眼；檢查黃金陰極周圍區域是否與基座脫開。
● 如果電極信號產生誤差(響應時間長、膜破裂和無氯介質中電流增大等等)，就需要更換膜。更換電解液的維護工作每二個月需進行一次，
具體操作如下：
a) 將電極置于垂直位置，擰下舊的電極膜。用蒸餾水沖洗電極內芯并用棉紙擦干。
b) 電極使用一段時間后，如發現電極內芯銀環發黑，可用1000目以上的細砂紙擦亮。
c) 將電解液倒入新的膜蓋中，按電極安裝步驟b安裝膜蓋。
d) 每次換膜或換電解液后，電極須重新極化和校準。
e) 極化：新電極、24小時以上不進行使用的電極或更換電解液的電極，電極需30～60分鐘通電極化時間，電極離開儀器或關機1小時內需要5～25分鐘通電極化時間，極化后，才能進行校準、測量。
5.2 維修
● 開機前，須檢查電源是否接妥，應保證儀器良好接地。電極的連接須可靠，防止腐蝕性氣體侵襲。
● 接通電源后，若顯示屏不亮，應檢查電源器是否有電壓輸出。
● 若儀器顯示的測量值不正常，應檢查測量電極插口是否接觸良好，若仍不能正常工作，則可更換電極。
● 若上述各種情況排除后，儀器仍不能正常工作，則與本廠有關部門聯系。
6 儀器的成套性
1 JPSJ-605型溶解氧測定儀電子單元 1臺
2 DO-958-S型溶解氧電極 1支
3 直流通用電源器(9V DC,500mA)
注：電源插頭：中心(＋)，外殼(－) 1臺
附件一套，以隨機裝箱單為準
7 附表
溫度 ℃ | CS mg/L | ∆CS mg/L | 溫度 ℃ | CS mg/L | ∆CS mg/L |
0.0 | 14.46 | 0.0925 | 21.0 | 8.90 | 0.0467 |
1.0 | 14.22 | 0.0890 | 22.0 | 8.73 | 0.0453 |
2.0 | 13.82 | 0.0857 | 23.0 | 8.57 | 0.0440 |
3.0 | 13.44 | 0.0827 | 24.0 | 8.41 | 0.0427 |
4.0 | 13.09 | 0.0798 | 25.0 | 8.25 | 0.0415 |
5.0 | 12.74 | 0.0771 | 26.0 | 8.11 | 0.0404 |
6.0 | 12.42 | 0.0745 | 27.0 | 7.96 | 0.0393 |
7.0 | 12.11 | 0.0720 | 28.0 | 7.82 | 0.0382 |
8.0 | 11.81 | 0.0697 | 29.0 | 7.69 | 0.0372 |
9.0 | 11.53 | 0.0675 | 30.0 | 7.56 | 0.0302 |
10.0 | 11.26 | 0.0653 | 31.0 | 7.43 |
|
11.0 | 11.01 | 0.0633 | 32.0 | 7.30 |
|
12.0 | 10.77 | 0.0614 | 33.0 | 7.18 |
|
13.0 | 10.53 | 0.0595 | 34.0 | 7.07 |
|
14.0 | 10.30 | 0.0577 | 35.0 | 6.95 |
|
15.0 | 10.08 | 0.0559 | 36.0 | 6.84 |
|
16.0 | 9.86 | 0.0543 | 37.0 | 6.73 |
|
17.0 | 9.66 | 0.0527 | 38.0 | 6.63 |
|
18.0 | 9.46 | 0.0511 | 39.0 | 6.53 |
|
19.0 | 9.27 | 0.0496 | 40.0 | 6.41 |
|
20.0 | 9.08 | 0.0481 |
|
|
|
