敬告用戶：
請?jiān)谑褂帽緝x器前，詳細閱讀本說明書。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
玻璃電極的保質期為一年，出廠一年后，不管是否使用過，其性能都會受到影響，應及時更換。
第一次使用的pH電極或長期停用的pH電極，在使用前必須在3mol/L氯化鉀溶液中浸泡24小時。
目錄
一、概述
二、儀器主要技術性能
三、儀器結構
四、儀器使用
五、儀器的維護與維修
六、儀器的成套性
七、附錄
一、概述
PHSJ－4F型實驗室pH計是一臺智能型的實驗室常規分析測量器，它適用于醫藥、環保、高等院校和科研單位的化驗室測量水溶液中pH值，也可用于測量各種離子選擇電極的電極電位和溶液溫度。
1 儀器的主要特點
1.1 儀器采用單片機技術，并有斷電保護功能。中文菜單顯示，操作簡單明了。
1.2 儀器具有自動溫度補償、自動校準、自動計算電極的百分斜率等功能。儀器對測量結果可以貯存、刪除、查閱。儀器最多可貯存500套測量的實驗數據。
1.3 在(0.0～60.0)℃溫度范圍內，用戶可選擇五種pH緩沖溶液對儀器進行一點或二點標定。用戶通過調節等電位點，可以測量純水、超純水和鍋爐水的pH值。
1.4儀器帶有USB接口，與計算機通訊，計算機可下載儀器貯存的測量數據。
2 儀器的正常工作條件
2.1環境溫度：(5～35)℃；
2.2相對濕度：不大于75%；
2.3供電電源：直流通用電源(9V DC，800mA)；
2.4周圍空氣中無腐蝕性的氣體存在；
2.5周圍無影響性能的振動存在；
2.6周圍除地磁場外無其它影響性能的電磁場干擾。
二、儀器主要技術性能
1 測量范圍
pH：(0.000～14.000) pH
顯示范圍(-2.000～20.000) pH
mV：(-1999.9～1999.9)mV
溫度：(-5.0～110.0)℃
2 分辨率
pH：0.001pH
mV：0.1mV
溫度：0.1℃
3 電子單元示值誤差
pH：0.002pH1個字
mV：0.03%FS
溫度：0.2℃
4 自動溫度補償范圍：(-5.0～110.0)℃
5 標定方式：一點或二點自動標定
6 用于校準儀器的五種標準緩沖溶液(25.0℃)：
0.05mol/kg 四草酸氫鉀 1.680pH
0.05 mol/kg 磷苯二甲酸氫鉀 4.003pH
0.025 mol/kg 混合磷酸鹽 6.864pH
0.01 mol/kg 四硼砂鈉 9.182pH
25.0℃飽和氫氧化鈣 12.460pH
7 外形尺寸：280×215×92(長×寬×高)
8 重量：約1kg
三、儀器結構

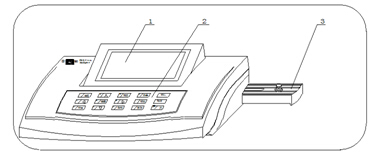

1 儀器正面圖
（1）顯示屏 （2） 鍵盤 （3） 電極梗座

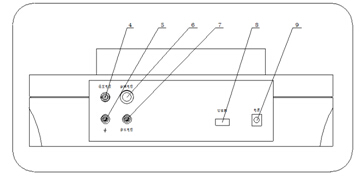

2 儀器后面板
（4）溫度傳感器插座 （5）接地接線柱 （6）pH電極插座
（7）參比電極接線柱 （8）USB接口 （9）電源插座
3 儀器配件
（10）E-201D-9型pH復合電極
（11）電極套
（12）Q9短路插頭
（13）T-818-B-6型溫度傳感器

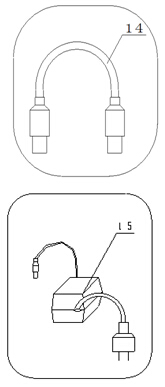

（14）USB連接線
（15）DC9V穩壓電源（≥800mA，內正外負）
（16）REX-3型電極架
四、儀器使用
1 儀器安裝

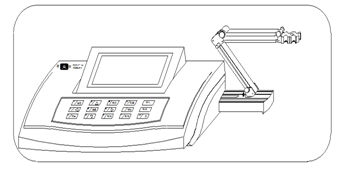

a. 電極架（16）插入電極梗座（3）內。

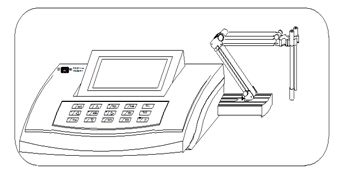

b. pH復合電極（10）和溫度傳感器（13）安裝在電極架（16）上，拉下pH復合電極（10）前段的電極套（11）。

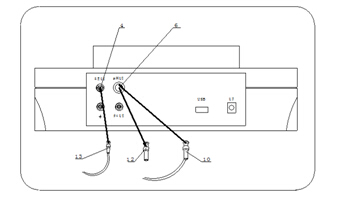

c. 在pH電極插座（6）處拔去Q9短路插頭（12）。然后，分別將pH復合電極（10）和溫度傳感器（13）插入pH電極插座（6）和溫度傳感器插座（4）內。

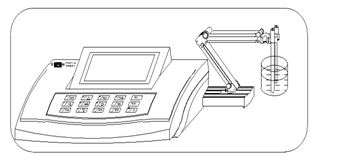

d. 用蒸餾水清洗復合電極，清洗后用濾紙吸干電極底部的水份。然后將復合電極和溫度傳感器浸入被測溶液中。

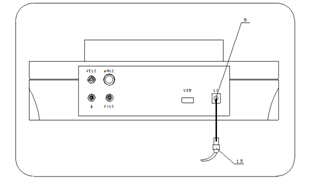

e. 通用電源器（15）輸出插頭插入儀器的電源插座（9）內。然后，接通通用電源器的電源，儀器可以進行正常操作。
2 鍵盤說明
儀器15個操作鍵，除“開/關”鍵外，其他鍵既有功能鍵又有數字鍵的作用，平時它們作為功能鍵，按這些鍵可以完成相應的功能；而第二功能即為數字鍵，當且僅當需要輸入數據時，這些鍵作為數字鍵。如“7/查閱”鍵，平時按此鍵，在儀器測量狀態下進入查閱儀器所貯存的測量數據功能；在輸入數字時，按此鍵，將輸入數字“7”。
●“（0～9）”、“-”和“•”鍵：用于數據輸入。
●“0/mV”鍵：用于儀器進入mV測量狀態。
●“1/ISO”鍵：用于設置等電位點。
●“8/”鍵和“2/”鍵：用于上下選擇或翻看選項。
●“3/貯存”鍵：用于貯存測量數據。
●“5/設置”鍵：用于設置各種參數。
●“7/查閱”鍵：用于查閱貯存的測量數據。
●“9/pH”鍵：用于儀器進入pH測量狀態。
●“•/標定”鍵：用于儀器進入標定狀態。
●“-/刪除”鍵：用于刪除貯存的全部測量數據或在查閱時刪除某一測量數據。
●“確認/輸入”鍵：用于確認當前的操作狀態和輸入數據。
● “取消/退出”鍵：用于取消當前的操作，返回上一級操作界面。
3 pH值測量
按下“開/關”鍵，如用戶不需對pH復合電極進行校準，儀器自動進入pH測量工作狀態。則儀器自動進入pH測量工作狀態，若需對pH電極進行標定或調節等電位點，則可按本節中“電極標定”和“等電位點”進行操作，然后再按“pH”鍵儀器進入pH測量狀態。當前儀器顯示如下：
當儀器顯示屏左上方顯示“重新標定！”，說明電極標定時間已超過了用戶設置的標定間隔時間，提醒用戶需對電極系統進行重新標定。
4 電極電位(mV)值測量
當儀器處于pH測量工作狀態，按“mV”鍵，儀器即進入mV測量工作狀態，此時儀器顯示如下：
5 溫度測量
當儀器處于pH或mV測量工作狀態時，儀器接入溫度傳感器時，儀器顯示為測得溶液的溫度值XX.X℃。儀器不接入溫度傳感器時，儀器顯示設置手動溫度值XX.X℃。
6 電極標定
6.1一點標定
一點標定含義是只采用一種pH標準緩沖溶液對電極系統進行定，用于自動校準儀器的定位值。儀器把pH復合電極的百分斜率作為100％，在測量精度要求不高的情況下，可采用此方法，簡化操作。操作步驟如下：
a. 將pH復合電極插入儀器的測量電極插座內，并將該電極用蒸餾水清洗干凈，放入pH標準緩沖溶液A中（規定的五種pH標準緩沖溶液中的任意一種）。
b. 在儀器處于pH或mV測量工作狀態下，按“標定”鍵，儀器即進入“標定1”工作狀態，（若誤按“標定”鍵，則按“取消”鍵返回即可）。此時，儀器顯示如下：
c. 當顯示屏上的pH值讀數趨于穩定后，按“確認”鍵，說明儀器已完成一點標定。儀器顯示如下：
此時，按“取消”鍵，則儀器返回相應的工作狀態。若按“標定”鍵，儀器即進入“標定2”工作狀態。若儀器顯示屏左上方顯示“E0或K值超差！”，說明電極有可能損壞，提醒用戶需更換電極。
6.2二點標定
二點標定是為了提高pH的測量精度。其含義是選用二種pH標準緩沖溶液對電極系統進行標定，測得pH復合電極的實際百分斜率和定位值。操作步驟如下：
a. 在完成一點標定后，將電極取出重新用蒸餾水清洗干凈，放入pH標準緩沖溶液B中。
b. 再按“標定”鍵，儀器即進入“標定2”工作狀態，（若誤按“標定”鍵，則按“取消”鍵返回即可）。此時，儀器顯示如下：
c. 當顯示屏上的pH值讀數趨于穩定后，按下“確認”鍵，說明儀器已完成二點標定。儀器顯示如下：
此時，按“取消”鍵，則儀器返回相應的工作狀態。若儀器顯示屏左上方顯示“E0或K值超差！”，說明電極有可能損壞，提醒用戶需更換電極。
注：儀器經過標定后得到的參數值關機后不會丟失。
7 等電位點設定
在儀器處于pH或mV測量工作狀態下，按下“ISO”鍵，儀器即進入“等電位點”選擇工作狀態（若誤按“ISO”鍵，則按“取消”鍵返回即可）。儀器設有3個等電位點，即等電位點7.000pH、12.000pH、17.000pH。用戶可通過“”或“”鍵選用所需的等電位點。再按“確認”鍵進行確認，確認完畢按“取消”鍵，則儀器進入相應的工作狀態。
一般水溶液的pH測量選用等電位點7.000pH。
純水和超純水溶液的pH測量選用等電位點12.000pH。
測量含有氨水溶液的pH值選用等電位點17.000pH。
8 其它功能操作(參數設置、貯存、查閱、刪除和通訊)
8.1參數設置
當儀器處于pH或mV測量狀態下，按下“設置”鍵，儀器即進入“設置參數”狀態，設置日期和時間、手動溫度、測量方式、操作者編號、標定間隔時間等參數。用戶通過“”或“”鍵移動光標“▶”指向所需設置的參數項，按“確定”鍵，則對選中的參數項進行設置。如按“取消”鍵，儀器返回相應的工作狀態。顯示界面如下：
8.1.1日期和時間設置
當光標“▶”指日期和時間設置參數項時，按“確定”鍵，儀器顯示界面如下：
用戶通過“”或“”鍵移動光標“▶” 選擇需所需要修改“年、月、日、時、分、秒”項，并按“確認”鍵,儀器顯示如下:
此時輸入正確的年份，再按“確認”鍵即完成年份的設置。若誤操作，則按“取消”鍵即可。
8.1.2手動溫度設置
當光標“▶”指手動溫度設置參數項時，按“確定”鍵，儀器顯示如上。通過“數字”鍵設置手動溫度值。然后，按“確定”鍵予以確認，設置完畢，按“取消”鍵退出手動溫度設置狀態，儀器進入設置參數狀態。手動溫度設置范圍(0.0～135.0)℃。
8.1.3測量方式設置
當光標“▶”指測量方式設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“”或“”鍵移動光標“▶”指向所需測量方式。
若設定連續測量方式，按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。若設定定時測量方式，按“確定”鍵，儀器進入定時設置，通過“數字”鍵設置定時值，定時范圍(1～60)分鐘。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。
若設定平衡測量方式，按“確定”鍵，儀器進入平衡設置，通過“數字”鍵設置平衡值，平衡范圍(0.1～9.9)mV。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回測量方式設置狀態。
8.1.4操作者編號設置
當光標“▶”指操作者編號設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置操作者編號，編號范圍(0～99)。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回操作者編號設置狀態。
8.1.5標定間隔時間設置
當光標“▶”指標定間隔時間設置參數項時，按“確定”鍵，儀器顯示如下。用戶通過“數字”鍵設置所需的標定間隔時間，標定間隔時間設置范圍(0～999)小時。再按“確定”鍵予以確認，確認完畢按“取消”鍵，儀器返回標定間隔時間設置狀態。
9 貯存
當儀器處于pH或mV測量工作狀態時，按“貯存”鍵，儀器顯示“貯存測量數據？”，按“確認”鍵，儀器顯示“正在貯存...”并將儀器在當前測量工作狀態下測得實驗數據貯存到存貯器內，貯存完畢，儀器自動返回當前測量工作狀態。若用戶貯存后，而實際又不需要貯存，可參閱本章節“11刪除” 進行刪除。
注：儀器貯存的順序號連接上一次貯存的序列號，最多可貯存測得的實驗數據500套。若存貯器已存滿了500套實驗數據，再貯存實驗數據，儀器則自動刪除該存貯器內的全部實驗數據，重新從“No.1”開始貯存實驗數據。
10 查閱
當儀器處于pH或mV測量工作狀態時，按“查閱”鍵，儀器即進入查閱功能，通過按“”或“”鍵，可查閱當前測量工作狀態下存貯器內的全部實驗據。若要退出查閱功能，按“取消”鍵，儀器自動返回當前測量工作狀態。
如果用戶發現存貯的某個實驗數據組確實無用，則按“刪除”鍵，儀器提示是否刪除，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。如用戶誤按“刪除”鍵，則按“取消”鍵，儀器自動返回查閱功能。
11 刪除
當儀器處于pH或mV測量工作狀態時，按“刪除”鍵，儀器顯示“測量數據全部刪除？”，再按“確認”鍵，儀器顯示“正在刪除...”，并將刪除儀器的存貯器內全部實驗數據。刪除完畢，儀器自動返回當前測量工作狀態。若誤按“刪除”鍵，則可按“取消”鍵，儀器也自動返回當前測量工作狀態。
若要?jiǎng)h除存貯器內某一組實驗數據，則參照本節中“查閱功能”進行操作。
12 通訊
通過USB連接線將儀器與計算機連接通訊。
五、儀器的維護與維修
1 維護
1.1 儀器的輸入端(測量電極插座)必須保持干燥清潔。儀器不用時，將Q9 短路插頭插入插座，防止灰塵及水汽浸入。在環境濕度較高的場所使用時，應把電極插頭用干凈紗布擦干。
1.2電極避免長期浸在蒸餾水,蛋白質溶液和酸性氟化物溶液中；避免與有機硅油接觸；電極經長期使用后, 如發現斜率略有降低,則可把電極下端浸泡在4％HF(氫氟酸)中3～5秒鐘, 用蒸餾水洗凈, 然后在0.1mol/L鹽酸溶液中浸泡, 使之復新。
2 維修
2.1開機前, 須檢查電源是否接妥, 應保證儀器良好接地。電極的連接須可靠,防止腐蝕性氣體侵襲。
2.2接通電源后, 若顯示屏不亮, 應檢查穩壓電源是否有電壓輸出。
2.3若儀器顯示的pH值不正常, 應檢查復合電極插口是否接觸良好,電極內溶液是否充滿，若仍不能正常工作, 則可更換電極。
2.4若上述各種情況排除后, 儀器仍不能正常工作, 則與我廠有關部門聯系。
六、儀器的成套性
1 PHSJ―4F型實驗室pH計電子單元 1臺
2 E―201―C―9型pH復合電極 1支
3 T―818―B―6型溫度傳感器 1支
4 直流通用電源(9V DC，800mA) 1臺
5 附件一套，以隨機裝箱單為準
七、附錄
附錄1 pH緩沖溶液的配制
1. 0.05mol/kg四草酸氫鉀溶液：稱取經（54±3）℃烘（4～5）h并在干燥器中冷卻后的四草酸氫鉀12.61g，用水溶解后轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。
2. 0.05mol/kg 鄰苯二甲酸氫鉀溶液：稱取經（110～120）℃烘2h并在干燥器中冷卻后的鄰苯二甲酸氫鉀10.12g, 用水溶解后，轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。
3. 0.025mol/kg 磷酸氫二鈉和0.025mol/kg磷酸二氫鉀混合溶液：分別稱取經（110～120）℃下烘（2～3）h并在干燥容器中冷卻后的磷酸氫二鈉3.533g、磷酸二氫鉀3.387g, 用水溶解后轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。（如果用于0.02級以上的儀器，制備溶液所用的水, 應預先煮沸（15～30）min，以除去溶解的二氧化碳，在冷卻過程中亦應避免與空氣接觸，防止二氧化碳的污染。）
4. 0.01mol/kg 四硼酸鈉溶液：稱取3.80g四硼酸鈉（注意！不能烘），用水溶解后，轉入1000mL容量瓶中，在恒溫槽（25±0.2）℃下稀釋至刻度。（如果用于0.02級以上的儀器，制備溶液所用的水，應預先煮沸（15～30）min, 以除去溶解的二氧化碳，在冷卻過程中亦應避免與空氣接觸，防止二氧化碳的污染。）
5. 飽和(25℃)氫氧化鈣溶液：將過量的氫氧化鈣(大于2g/L)加入磨口玻璃瓶或聚乙烯瓶中，溫度控制在（25±3）℃，劇烈搖動（20～30）min，溶液澄清后，用傾瀉法取清液備用。
附錄2 緩沖溶液的pH值與溫度關系對照表
溫度 (℃) | 0.05mol/kg 四草酸氫鉀 | 0.05 mol/kg 鄰苯二鉀酸氫鉀 | 0.025 mol/kg 混合磷酸鹽 | 0.01mol/kg 四硼酸鈉 | 25℃飽和 氫氧化鈣 |
0 | 1.668 | 4.006 | 6.981 | 9.458 | 13.416 |
5 | 1.669 | 3.999 | 6.949 | 9.391 | 13.210 |
10 | 1.671 | 3.996 | 6.921 | 9.330 | 13.011 |
15 | 1.673 | 3.996 | 6.898 | 9.276 | 12.820 |
20 | 1.676 | 3.998 | 6.879 | 9.226 | 12.637 |
25 | 1.680 | 4.003 | 6.864 | 9.182 | 12.460 |
30 | 1.684 | 4.010 | 6.852 | 9.142 | 12.292 |
35 | 1.688 | 4.019 | 6.844 | 9.105 | 12.130 |
40 | 1.694 | 4.029 | 6.838 | 9.072 | 11.975 |
45 | 1.700 | 4.042 | 6.834 | 9.042 | 11.828 |
50 | 1.706 | 4.055 | 6.833 | 9.015 | 11.697 |
55 | 1.713 | 4.070 | 6.834 | 8.990 | 11.553 |
60 | 1.721 | 4.087 | 6.837 | 8.968 | 11.426 |
