一、玻璃儀器
有機實驗玻璃儀器按其口塞是否標準及磨口，而分標準磨口儀器及普通儀器兩類。標準磨口儀器由于可以相互連接，使用是既省時方便又嚴密安全，它將逐漸代替同類普通儀器。使用玻璃儀器皆應輕拿輕放。容易滑動的儀器(如圓底燒瓶)，不要重疊放置，以免打破。

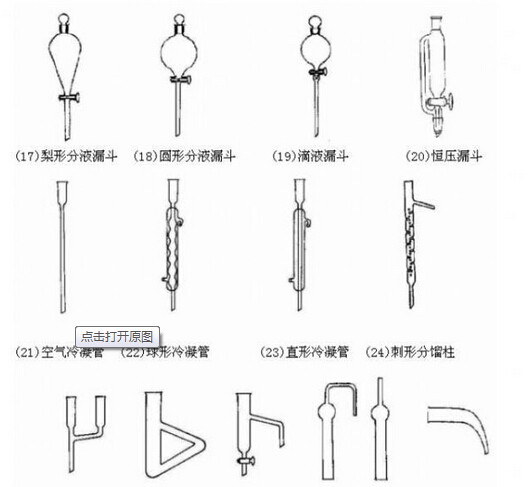

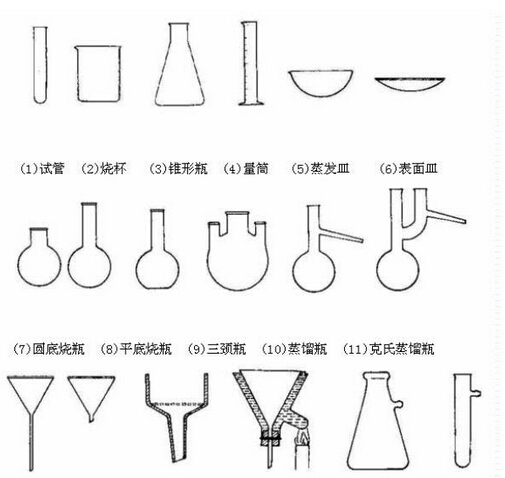

（12）玻璃漏斗 （13）布氏漏斗（14）熱濾漏斗（15）抽濾瓶（16）抽濾管
（25）Y型管 （26）熔點測定管（27）水分分離器 （29）接液管
除試管、燒杯等少數玻璃儀器外，一般都不能直接用火加熱。錐形瓶不耐壓，不能作減壓用。厚壁玻璃器皿(如抽濾瓶)不耐熱，故不能加熱。廣口容器(如燒杯)不能貯放易揮發的有機溶劑。帶活塞的玻璃器皿用過洗凈后，在活塞與磨口間應墊上紙片，以防粘住。如已粘住可在磨口四周涂上潤滑劑或有機溶劑后用電吹風吹熱風，或用水煮后再用木塊輕敲塞子，使之松開。
此外，不能用溫度計作攪拌棒用，也不能用來測量超過刻度范圍的溫度。溫度計用后要緩慢冷卻不可立即用冷水沖洗以免炸裂。
有機化學實驗，最好采用標準磨口的玻璃儀器。這種儀器可以和相同編號的磨口相互連接，即可免去配塞子及鉆孔等手續，也能免去反應物或產物被軟木塞或橡皮塞所玷污。標準磨口玻璃儀器口徑的大小，通常用數字編號來表示，該數字是指塞(或橡皮塞)所玷污。標準磨口玻璃儀器口徑的大小，通常用數字編號來表示，該數字是指磨口最大端直徑的毫米整數。常用的有10，14，19，24，29，34，40，50等。有時也用兩組數字來表示，另一組數字表示磨口的長度。例如14/30，表示此磨口直徑最大處為14mm，磨口長度為30mm。相同編號的磨口、磨塞可以緊密連接。有時兩個玻璃儀器，因磨口編號不同無法直接連接時，則可借助不同編號的磨口接頭使之連接。
使用標口玻璃儀器時注意：
(1)磨口處必須潔凈，若粘有固體雜物，會使磨口對接不嚴密導致漏氣。若有硬質雜物，更會損壞磨口。
(2)用后應拆卸洗凈。否則若長期放置，磨口的連接處常會粘牢，難以拆開。
(3)一般用途的磨口無需涂潤滑劑，以免沾污反應物或產物。若反應中有強堿，則應涂潤滑劑，以免磨口連接處因堿腐蝕粘牢而無法拆開。減壓蒸餾時，磨口應涂真空脂，以免漏氣。
(4)安裝標準磨口玻璃儀器裝置時，應注意安得正確、整齊、穩妥，使磨口連接處不受歪斜的應力，否則易將儀器折斷，特別在加熱時，儀器受熱，應力更大。
二、金屬用具
有機實驗中常用的金屬用具有：鐵架，鐵夾，鐵圈，三腳架，水浴鍋，鑷子，剪刀，三角銼刀，圓銼刀，壓塞機，打孔器，水蒸氣發生器，煤氣燈，不銹鋼刮刀，升降臺等。
三、電學儀器及小型機電設備
(1)電吹風
實驗室中使用的電吹風應可吹冷風和熱風，供干燥玻璃儀器之用。宜放干燥處，防潮、防腐蝕。定期加潤滑油。
(2)電加熱套（或叫電熱帽）
它是玻璃纖維包裹著電熱絲織成帽狀的加熱器(見圖2.3)，加熱和蒸餾易染有機物時，由于它不是明火，因此具有不易引起著火的優點，熱效率也高。加熱溫度用調壓變壓器控制，最高溫度可達400℃左右，是有機試驗中一種簡便、安全的加熱裝置。電熱套的容積一般與燒瓶的容積相匹配，從50mL起，各種規格均有。電熱套主要用做回流加熱的熱源。用它進行蒸餾或減壓蒸餾時，隨著蒸餾的進行，瓶?jī)?nèi)物質逐漸減少，這時使用電熱套加熱，就會使瓶壁過熱，造成蒸餾物被烤焦的現象。若選用大一號的電熱套，在蒸餾過程中，不斷降低墊電熱套的升降臺的高度，就會減少烤焦現象。
(3)旋轉蒸發儀
旋轉蒸發儀是與馬達帶動可旋轉的蒸發器(圓底燒瓶)冷凝器和接受器組成(見圖2.4)，可在常壓或減壓下操作，可一次進料，也可分批吸人蒸發料液。由于蒸發器的不斷旋轉，可免加沸石而不會暴沸。蒸發器旋轉時，會使料液的蒸發面大大增加，加快了蒸發速度。因此，它是濃縮溶液、回收溶劑的理想裝置。
(4)調壓變壓器
調壓變壓器是調節電源電壓的一種裝置，常用來調節加熱電爐的溫度。
(5)電動攪拌器
電動攪拌器(或小馬達連調壓變壓器)在有機實驗中作攪拌用。一般適用于油水等溶液或固—液反應中。不適用于過粘的膠狀溶液。若超負荷使用，很易發熱而燒毀。使用時必須接上地線.平時應注意經常保持清潔干燥，防潮防腐蝕。軸承應經常加油保持潤滑。
(6)磁力攪拌器
由一根以玻璃或塑料密封的軟鐵(叫磁棒)和一個可旋轉的磁鐵組成。將磁棒投入盛有欲攪拌的反應物容器中，將容器置于內有旋轉磁場的攪拌器托盤上，接通電源，由于內部磁鐵旋轉，使磁場發生變化，容器內磁棒亦隨之旋轉，達到攪拌的目的。一般的磁力攪拌器(如79—1型磁力攪拌器)都有控制磁鐵轉速的旋鈕及可控制溫度的加熱裝置。
(7)烘箱
烘箱用以干燥玻璃儀器或烘干無腐蝕性、加熱時不分解的物品。揮發性易燃物或剛用酒精、丙酮淋洗過的玻璃儀器切勿放人烘箱內，以免發生爆炸。
烘箱使用說明：接上電源后，即可開啟加熱開關，再將控溫旋鈕由“0”位順時針旋至一定程度(視烘箱型號而定)，此時烘箱內即開始升溫，紅色指示燈發亮。若有鼓風機，可開啟鼓風機開關，使鼓風機工作。當溫度計升至工作溫度時(由烘箱頂上溫度計讀數觀察得知)即將控溫器旋鈕按逆時針?lè)较蚓徛兀林甘緹魟傁�。在指示燈明滅交替處即為恒溫定點。一般干燥玻璃儀器時應先瀝干，無水滴下時才放人烘箱，升溫加熱，將溫度控制在100－120℃左右。實驗室中的烘箱是公用儀器，往烘箱里放玻璃儀器時應自上而下依次放入，以免殘留的水滴流下使下層已烘熱的玻璃儀器炸裂。取出烘干后的儀器時，應用干布襯手，防止?fàn)C傷。取出后不能碰水，以防炸裂。取出后的熱玻璃器皿，若任其自行冷卻，則器壁常會凝上水氣�？捎秒姶碉L(fēng)吹入冷風助其冷卻，以減少壁上凝聚的水氣。
四、其它儀器設備
(1)臺秤
在有機合成實驗室中，常用于稱量物體質量的儀器是臺秤。臺秤的最大稱量為1000g，或500g，能稱準到1g。若用藥物臺秤(又稱小臺秤)，最大稱量為l00g，能稱準到0.1g。這些臺秤最大稱量雖然不同，但原理是相同的，它們都有一根中間有支點的杠桿，杠桿兩邊各裝有一個秤盤(見圖2.5)。左邊秤盤放置被稱量物體，右邊秤盤放砝碼，杠桿支點處連有一指針，指針后有標尺。指針傾斜表示兩盤質量不等。與杠桿平行有一根游碼尺，尺上有一個活動的游碼。在稱量前，先觀察兩臂是否平衡，指針是否在標尺中央。如果不在中央，可以調節兩端的平衡螺絲，使指針指向標尺中央，兩臂即平衡。
稱量時，將物體放在左盤上，在右盤上加砝碼，用鑷子(不要直接用手)先加大砝碼，然后加較小的，加減到l0g(小臺秤為5g)以下的質量時，可以移動游碼，直至指針在標尺中央，表示兩邊質量相等。右盤上砝碼的克數加上游碼在游碼尺上所指的克數便是物體的質量。臺秤用完后，應將砝碼放回盒中，將游碼復原至刻度0。臺秤應經常保持清潔，所稱物體不能直接放在盤上，而應放在清潔、干燥的表面皿、硫酸紙或燒杯中進行稱量。
(2)電子分析天平
在進行半微量制備時，因普通臺秤的靈敏度不夠，可使用電子分析天平。電子分析天平可準確到0.0lmg。使用前先調節底腳螺絲使左右平衡。
(3)鋼瓶
又稱高壓氣瓶，是一種在加壓下貯存或運送氣體的容器，通常有鑄鋼的、低合金鋼的等。氫氣、氧氣、氮?dú)�、空氣等在鋼瓶中呈壓縮氣狀態，二氧化碳、氨、氯、石油氣等在鋼瓶中呈液化狀態。乙炔鋼瓶?jī)?nèi)裝有多孔性物質(如木屑、活性炭等)和丙酮，乙炔氣體在壓力下溶于其中。為了防止各種鋼瓶混用，全國統一規定了瓶身、橫條以及標字的顏色，以資區別。
使用鋼瓶時應注意：
①鋼瓶應放置在陰涼、干燥、遠離熱源的地方，避免日光直曬。氫氣鋼瓶應放在與實驗室隔開的氣瓶房?jī)?nèi)。實驗室中應盡量少放鋼瓶。
②搬運鋼瓶時要旋上瓶帽，套上橡皮圈，輕拿輕放，防止摔碰或劇烈振動。
③使用鋼瓶時，如直立放置應有支架或用鐵絲綁住，以免摔倒；如水平放置應墊穩，防止?jié)L動，還應防止油和其它有機物玷污鋼瓶。
④鋼瓶使用時要用減壓表，一般可燃性氣體(氫、乙炔等)鋼瓶氣門螺紋是反向的，不燃或助燃性氣體(氮、氧等)鋼瓶氣門螺紋是正向的。各種減壓表不得混用。開啟氣門
時應站在減壓表的另一側，以防減壓表脫出而被擊傷。
⑤鋼瓶中的氣體不可用完，應留有0.5%表壓以上的氣體，以防止重新灌氣時發生危險。
⑥用可燃性氣體時一定要有防止回火的裝置(有的減壓表帶有此種裝置)。在導管中塞細銅絲網，管路中加液封可以起保護作用。
⑦鋼瓶應定期試壓檢驗(一般鋼瓶三年檢驗一次)。逾期未經檢驗或銹蝕嚴重時，不得使用，漏氣的鋼瓶不得使用。
